Piirrä keskus/kotelo

Cabinet Layout  -välilehti > Keskukset/kotelot-ryhmä > Piirrä

Tämän toiminnon avulla voit piirtää keskuksen/kotelon syöttämällä kaapin kokotiedot. Halutessasi voit myös määrätä ohjelman piirtämään kaappiin tilojen rajat antamasi korkeustiedon mukaan. Kaappi piirretään kuvaan todellisilla mitoilla ja mitoitetaan kuvaan automaattisesti.

Oletusarvoisesti eri osat sijoitetaan seuraaville tasoille:

• Keskus/kotelo: SRUNKO

• Asennuslevy: SASENNUSLEVY

• Ovi/kansi: SOVI

• Mitoitus: SRUNKOMIT

Toimi näin:

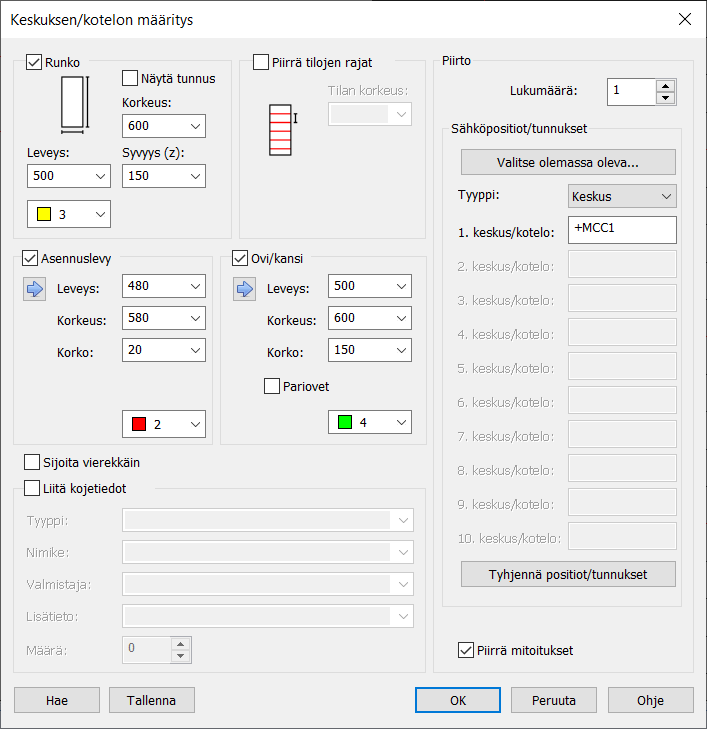

1. Valitse Keskuksen/kotelon määritys  -dialogissa rungon, asennuslevyn ja kannen piirto ja määritä näiden mitat.

   • Asennuslevyn ja oven/kannen korot ovat suhteellisia keskuksen/kotelon pohjaan nähden. Asennuslevyn korko 20 mm tarkoittaa esimerkiksi sitä, että asennuslevy on 20 mm irti keskuksen takaseinästä.

   • Voit piirtää useita vierekkäisiä keskuksia/koteloita yhdellä kertaa ja samalla myös mitoittaa ne.

   • Sijoita vierekkäin  -valinnalla voit sijoittaa rungon, asennuslevyn ja oven vierekkäin. Muussa tapauksessa ne sijoitetaan omille tasoilleen päällekkäin.

   • Dialogin alaosassa voit antaa piirrettävälle kaapille kojetiedot. Kojetiedot kirjataan kuvasta ajettavaan osaluetteloon.



   • Tallenna – Tallenna kotelon piirtoasetukset antamalla asetuksille kuvaava nimi ja napsauttamalla OK-painiketta.
   • Hae – Hae tallentamasi kotelon piirtoasetukset valitsemalla haluamasi asetukset ja napsauttamalla OK-painiketta.

2. Napsauta OK-painiketta.

3. Osoita kaapin paikka ja sijoituskulma kuvassa.
