Single-line-välilehti > Muut toiminnot -ryhmä > Lisätiedot |
|
|
Layout-välilehti > Muut toiminnot -ryhmä > Lisätiedot |
|
|
Schematics-välilehti > Muut toiminnot -ryhmä > Lisätiedot |
|
|
Cabinet Layout -välilehti > Muut toiminnot -ryhmä > Lisätiedot |
Tällä toiminnolla voit lisätä lisätietomääritysten mukaisia lisätietoja kuvassa oleville laitteille ja ryhmille. Tiedot kirjataan laitteiden lisätiedoksi sekä symbolin attribuutteihin, jos symbolilta löytyy lisätietoa vastaava attribuutti.
Toimi näin:
-

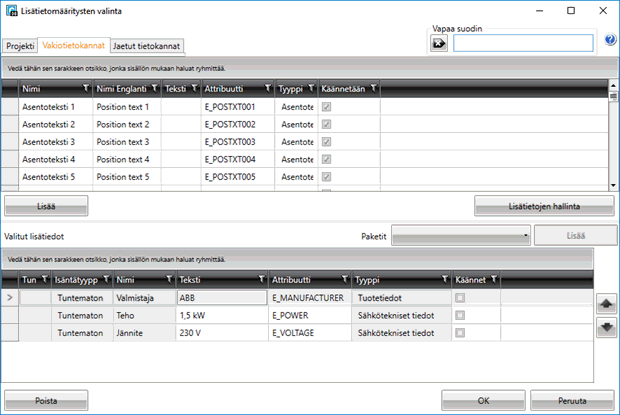

Valitse oikea välilehti lisätietomäärityksen lähteelle: Projekti, Vakiotietokannat tai Jaetut tietokannat.
-
Valitse objekteille lisättävät lisätietorivit ylemmästä taulukosta.
-
Napsauta Lisää-painiketta. Objekteille lisättävänä olevat lisätiedot näkyvät alemmassa taulukossa.
-
Oikean lisätietomäärityksen löytämisessä voit käyttää apuna Vapaa suodin -hakutoimintoa.
-
Voit poistaa valittuja lisätietoja valitsemalla ne alemmasta taulukosta ja napsauttamalla Poista.
-
Voit luoda uusia lisätietomäärityksiä tai muokata olemassa olevia napsauttamalla Lisätietojen hallinta -painiketta.
-
-
Hyväksy lisätiedot napsauttamalla OK-painiketta.
-
Valitse kuvasta elementit, joille lisätiedot lisätään. Tiedot kirjataan laitteen lisätietoihin sekä kuvan symbolille, jos siitä löytyy lisätietoa vastaavat attribuutit.
