Johtimien kytkentä

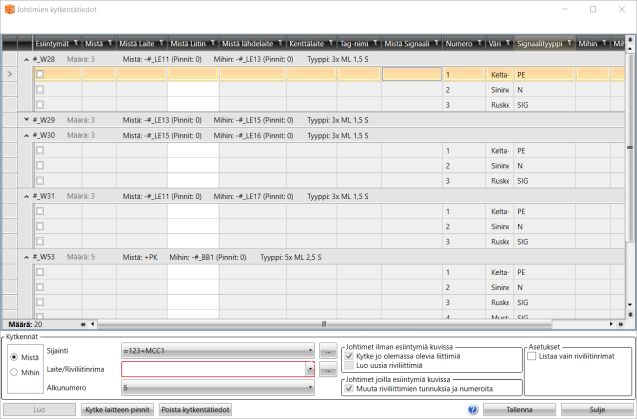

Voit määritellä johtimien kytkennät tietokannasta käsin kaapeleille ja sisäisille johtimille Johtimien kytkentätiedot -dialogissa.

Johtimien kytkentätiedot -dialogi avautuu uuden johtimen määrittelyn jälkeen, mikäli olet valinnut Kytke johtimet luonnin jälkeen -vaihtoehdon. Voit avata dialogin myös Kaapelit-välilehdeltä painamalla hiiren kakkospainiketta haluamasi kaapelin päällä ja valitsemalla Kaapelin kytkentätiedot. Voit valita myös useita kaapeleita kerrallaan pitämällä Shift- tai Ctrl-näppäintä pohjassa.

Toimi näin:

Valitse kytkettävän johtimen rivi.

Voit kytkeä ainoastaan sellaisia johtimia, joita ei ole vielä kuvassa. Kuvassa olevat johtimet näkyvät listassa vihreällä.

Voit vaihtaa liittimien keskinäistä järjestystä raahaamalla.

Kytke laitteen pinnit -painikkeella sovellus yrittää kytkeä pinnit automaattisesti johtimen signaalityypin mukaan, jos kaapelin Mistä- tai Mihin-tietoihin on määritetty jokin laite. Jos saman pinniin on kytketty useampi johdin, näkyy kyseinen rivi punaisella.

Poista kytkentätiedot -painikkeella voit poistaa johtimen kytkentätiedot tietokannasta. Toimintoa ei voida suorittaa kuvassa oleville johtimille.

Valitse dialogin alareunasta johtimen lähtöpään tiedot (Mistä): sijainti, tunnus (Laite/Riviliitinrima) ja alkunumero, ja napsauta sitten Luo -painiketta. Tiedot kirjaantuvat johtimen Mistä-tietoihin.
Valitse Mihin, määrittele johtimen loppupään tiedot samoin kuin lähtöpään, ja napsauta Luo -painiketta.
Määrittele muut asetukset:
- Kytke jo olemassa olevia liittimiä – Kytke jo olemassa olevia riviliittimiä. Jos et valitse tätä, luodaan aina uusi liitin.
- Luo uusia riviliittimiä – Jos annettua riviliitintä ei ole, sellainen luodaan automaattisesti.
- Listaa vain riviliitinrimat – Laiteluettelossa näytetään ainoastaan riviliitin-tyyppiset laitteet. Tämä helpottaa oikean laitteen löytämistä luettelosta sekä puusta.
Kun tarvittavat kytkennät on tehty, tallenna muutokset Tallenna-painikkeella. Ennen tallennusta tietokantaan ei tehdä muutoksia. Voit peruuttaa kaikki tehdyt kytkennät napsauttamalla Sulje-painiketta.
