Johtimien lisääminen

Voit luoda projektiin yksittäisiä johtimia, jotka eivät kuulu mihinkään kaapeliin.

Toimi näin:

1. Valitse Johtimet-välilehti.

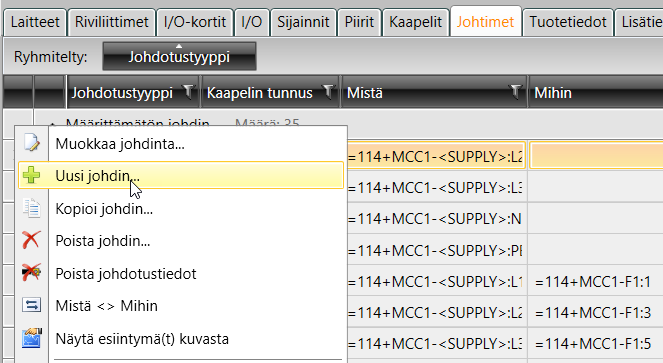

2. Paina hiiren kakkospainiketta, ja valitse Uusi johdin.

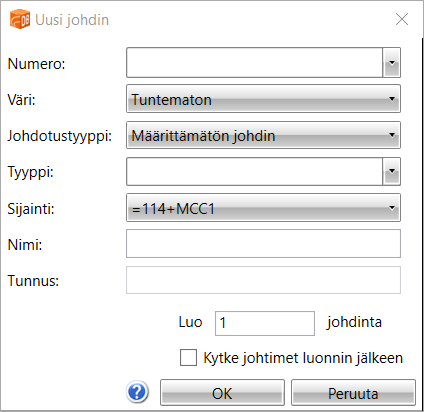

Uusi johdin -dialogi avautuu.



3. Määrittele johtimen numero. Numerossa voi olla myös tekstiosuus, esimerkiksi A1. Tämä on suositeltu mutta ei pakollinen tieto.

4. Valitse johtimen väri Väri-alasvetovalikosta.

5. Valitse Johdotustyyppi-alasvetovalikosta johtimen tyyppi: keskuksen sisällä kulkeva sisäinen johdin, johdinsarjan johdin, kisko tai määrittämätön johdin.

6. Valitse Tyyppi-alasvetovalikosta johtimen tyyppi, esimerkiksi MKEM. Kenttä muistaa edelliset johdintyyppiarvot.

7. Valitse Sijainti-alasvetovalikosta sisäisen johtimen fyysinen sijainti projektissa.

8. Anna johtimelle vapaamuotoinen nimi tai kuvaus.

9. Kirjoita johtimen tunnus Tunnus-kenttään.

10. Jos haluat luoda useita johtimpia samalla kertaa, valitse Luo _ johdinta ja määrittele, kuinka monta johdinta haluat luoda. Kaikille johtimille tulee samat tiedot numeroa lukuun ottamatta. Numero generoidaan juoksevana, esimerkiksi 1...5 tai tekstiosalla A1... A5.

11. Jos haluat käynnistää johdinten luonnin jälkeen johtimien kytkentätoiminnon ja antaa johtimien Mistä- ja Mihin-tiedot , valitse Kytke johtimet luonnin jälkeen.

12. Tallenna johdin OK-painikkeella.

Lue myös

• Johtimien kytkentä
