Symbolit

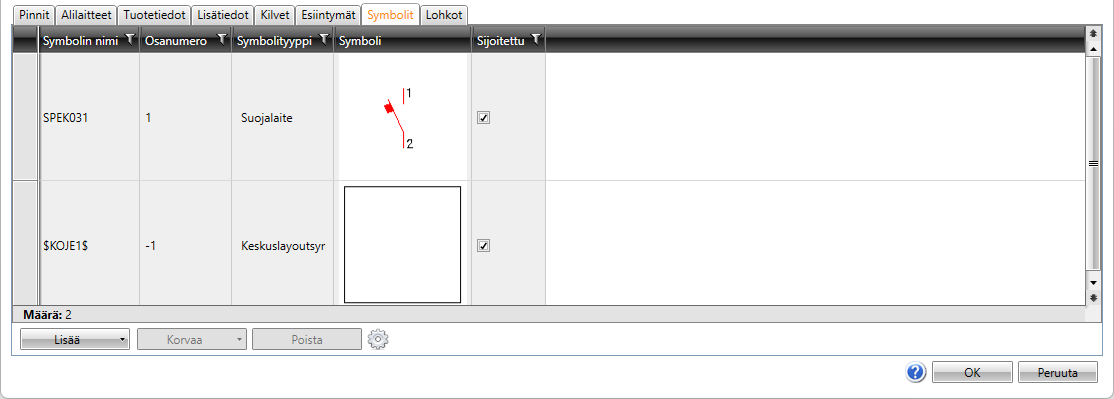

Laitteen ominaisuudet  -dialogin Symbolit-välilehdellä on nähtävissä laitteeseen liittyvät symbolit sekä se, onko niitä sijoitettu kuvaan. Symboleja voi määrittää jo ennen kuin kuvaan on lisätty laitteen esiintymää.

• Napsauta Lisää-painiketta ja valitse, miten haluat lisätä symbolin: valikosta, 3D-symboleista, kuvasta tai tiedostosta:

  • Valikosta – Valitse haluamasi symbolit Symbolin valinta  -dialogissa.

    Näytä/piilota ohjeet

    Toimi näin:

    1. Valitse haluamasi välilehti:

       	Electrical-symbolit – Tällä välilehdellä näet kaikki käytettävissä olevat Electrical-symbolit.
       	Symbolit aktiivisessa kuvassa – Tällä välilehdellä näet aktiiviseen kuvaan sijoitetut symbolit.
       	Symbolit aktiivisessa projektissa – Tällä välilehdellä näet kaikki projektin symbolit.
       	Käyttäjän symbolit – Tällä välilehdellä näet symbolit, jotka olet tallentanut Tallenna oma symboli  -toiminnolla tai tuonut omista kuvakevalikoista.
       	Suosikkisymbolit – Tällä välilehdellä näet symbolit, jotka olet määritellyt suosikeiksesi.

    Voit suodattaa näytettäviä symboleita lisää puun avulla. Symbolit-osiossa näytetään symbolit valintojesi mukaisesti.

    2. Kaksoisnapsauta symboleita, jotka haluat valita. Vaihtoehtoisesti voit napsauttaa symbolia hiiren kakkospainikkeella ja valita Lisää. Symbolit näytetään Valitut symbolit  -osiossa.



    3. Napsauta OK-painiketta. Valitsemasi symbolit näkyvät nyt Symbolit-välilehdellä.

       Katso lisätietoja Symbolin valinta  -dialogista kohdasta Symbolin valinta.

  • 3D-symboli – Valitse haluamasi 3D-symbolit Symbolin valinta  -dialogissa kaksoisnapsauttamalla niitä ja napsauttamalla sitten OK-painiketta. Katso lisätietoja Symbolin valinta  -dialogista kohdasta Symbolin valinta.

  • Kuvasta – Valitse haluamasi symbolit kuvasta. Tämä vaihtoehto ei ole käytettävissä DB-työkalussa.

  • Tiedosto – Valitse haluamasi dokumenttityyppi ja sitten symboli. Tämä vaihtoehto ei ole käytettävissä DB-työkalussa.

• Vain symboleita, joita ei ole sijoitettu, voi korvata ja poistaa.

• Kuvan tyyppi vaikuttaa symbolin korvaamiseen: Jos korvattava symboli on samaa tyyppiä kuin avoin kuva (esim. single-line-symboli/single-line-kaavio), voi korvaavan symbolin valita kuvasta tai valikosta. Jos kyseessä on eri kuvatyypin symboli (esim. single-line-symboli/tasopiirustus), symbolin voi valita vain valikosta.



• Symbolin valinnan yhteydessä luetaan attribuutit ja niiden arvot. Lisätiedon synnyttäviä attribuutteja varten -painikkeella voi määritellä, milloin lisätiedot lisätään tai päivitetään symboliattribuuttien mukaisesti. Myös objektin tekstikentät 1–4 päivitetään E_SYMBTXT 1–4 -attribuuttien mukaisesti.

  Asetusvaihtoehdot ovat seuraavat:

  • Aina – Lisätiedot päivitetään aina.

  • Ei koskaan – Lisätietoja ei päivitetä koskaan.

  • Valitse – Voit itse valita lisättävät/päivitettävät lisätiedot. Valittuasi symbolin avautuu Päivitä valitut   -dialogi, josta voit valita haluamasi lisätiedot:



  Lisätietojen lisäys/päivitys tehdään asetuksen mukaisesti siihen asti, että muutat sen toiseksi.
