Omien I/O-korttityyppien tuonti uuteen versioon

18-versiossa pystyi luomaan omia I/O-korttityyppejä I/O-konfiguraattorissa. 2025H1-versiossa I/O-korttityypit ovat tuotemalleja, jotka löytyvät tuotemallien hallinnasta. Itse luodut kortit tallennetaan tuotemallien hallinnan jaettuihin tietokantoihin. Näiden I/O-korttien tuontiin on kaksi tapaa: voit päivittää 18-version tietokannan tiedot uuteen tietokantaan tai korvata vanhan tietokannan uudella.

Huom! Vanhan tietokannan korvaaminen uudella kannattaa tehdä vain, jos uuden version jaettuihin kantoihin ei ole tehty muutoksia.

Päivitä 18-version tietokannan tiedot uuteen tietokantaan

Toimi näin:

  1. Etsi EDBUserCommon.mdb-tietokanta. 18-version omat I/O-kortit ja niiden tiedot ovat tallentuneet tänne.

    Vakiosijainti jaetuille tietokannoille on C:\ProgramData\Kymdata\CADS 18\Electric\Shared\DB. Avaamalla 18-version Electrical-asetukset löydät jaettujen tietokantojen polun, josta kyseinen tiedosto löytyy:

  2. Kopioi ja liitä EDBUserCommon.mdb helposti löydettävään paikkaan, kuten työpöydälle.

  3. Mene sijaintiin C:\Program Files\CADMATIC\Draw [versionumero]\Electrical. Jos olet määrittänyt ohjelmalle toisen tallennuspaikan, mene sieltä tätä vastaavaan sijaintiin.

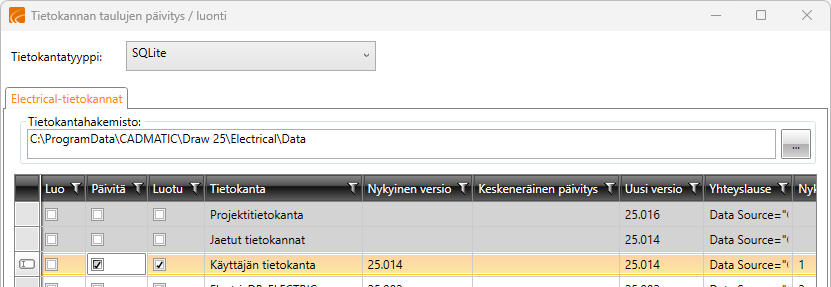

  4. Käynnistä Electric.DB.Updater.exe. Tietokannan taulujen päivitys / luonti  -dialogi avautuu.

  5. Valitse tietokantatyypiksi SQLite.

  6. Valitse poluksi se, mihin kopioit EDBUserCommon.mdb-tietokannan. Ohjelma löytää kaikki sijainnin tietokannat.

  7. Valitse Päivitä EDBUserCommon.mdb-tietokannalle.

  8. Napsauta Päivitä / luo tietokannan taulut -painiketta. Ohjelma päivittää 18-version jaetun tietokannan uuteen versioon.

  9. Avaa uuden version ohjelma ja DB Työkalu.

  10. Valitse Hallinta > Tuo jaettuun tietokantaan.

  11. Napsauta -painiketta ja valitse Tiedosto-vaihtoehto.

  12. Hae muunnettu EDBUserCommon.sqlite.

  13. Valitse tuotavaksi Tuotemallit + liittyvät tiedot.

  14. Napsauta Tuo-painiketta.

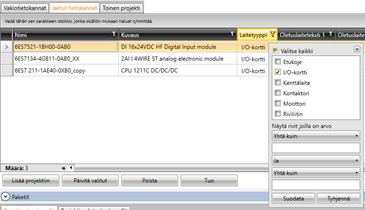

  15. Kun tuonti on valmis, sulje ikkuna ja mene tuotemallien hallinnan jaettuihin tietokantoihin ja tarkasta, tulivatko omat I/O-korttisi tänne. Kun I/O-kortit löytyvät täältä, voit lisätä niitä projekteille.

Korvaa vanha tietokanta uudella

Näitä ohjeita noudattamalla korvaat uuden version EDBUserCommon.mdb-tietokannan täysin 18-version kannan tiedoilla. Näin ollen tätä tapaa kannattaa käyttää ainoastaan, jos uuden version jaettuihin kantoihin ei ole tehty muutoksia.

Toimi näin:

  1. Etsi EDBUserCommon.mdb-tietokanta. 18-version omat I/O-kortit ja niiden tiedot ovat tallentuneet tänne.

    Vakiosijainti jaetuille tietokannoille on C:\ProgramData\Kymdata\CADS 18\Electric\Shared\DB. Avaamalla 18-version Electrical-asetukset löydät jaettujen tietokantojen polun, josta kyseinen tiedosto löytyy:

  2. Kopioi EDBUserCommon.mdb-tietokanta.

  3. Mene uudessa versiossa sijaintiin, johon vakiotietokannat halutaan poluttaa, ja liitä tietokanta sinne. Jos täällä on jo olemassa uuden version luoma EDBUserCommon, korvaa tämä 18-version tietokanta uuden version tyhjällä kannalla.

    Vakiomäärityksillä uudessa versiossa sijainti on C:\ProgramData\CADMATIC\Draw [versionumero]\Electrical\Shared\DB. Vakiosijaintia on suositeltavaa käyttää, mikäli tietokantaa ei jaeta esimerkiksi verkkolevylle.

  4. Avaa uusi versio. Ohjelma kääntää 18-version EDBUserCommon.mdb-tietokannan automaattisesti uuteen versioon. Käännös muuntaa omat I/O-kortit tuotemalleiksi, jotka löytyvät tuotemallien hallinnasta jaetuista tietokannoista.
