Tuotemallien hallinta

Electrical-välilehti > Hallinta-ryhmä > Tuotemallit
DB-työkalu > Hallinta-välilehti > Tuotemallit

Voit avata tuotemallien hallinnan myös Tuotemallit-projektipuusta napsauttamalla projektin nimeä hiiren kakkospainikkeella ja valitsemalla Tuotemallien hallinta.

Tuotemalli sisältää kattavan määrän tietoa laitteesta. Näitä tietoja ovat mm. laitetta kuvaavat 2D ja 3D-symbolit, kokotiedot, sähkötekniset tiedot, valmistaja, malli, positio, jne. Tuotemallin valinta laitteelle yhdistää laitteen käyttämään tiettyä tuotemallia. Muutokset tuotemalliin voidaan päivittää helposti kaikille projektin laitteille joko manuaalisesti tai automaattisesti riippuen tuotemallin asetuksesta. Tuotemalli voidaan valita laitteen muokkauksessa tai useammalle laitteelle kerrallaan Laitteet-gridissä.

Vapaalla suotimella voit hakea tietoa vapaasti määritetyllä kriteerillä huomioimatta jokerimerkkejä * ja ?. Lisäksi voit ryhmitellä ja suodattaa tietoja.

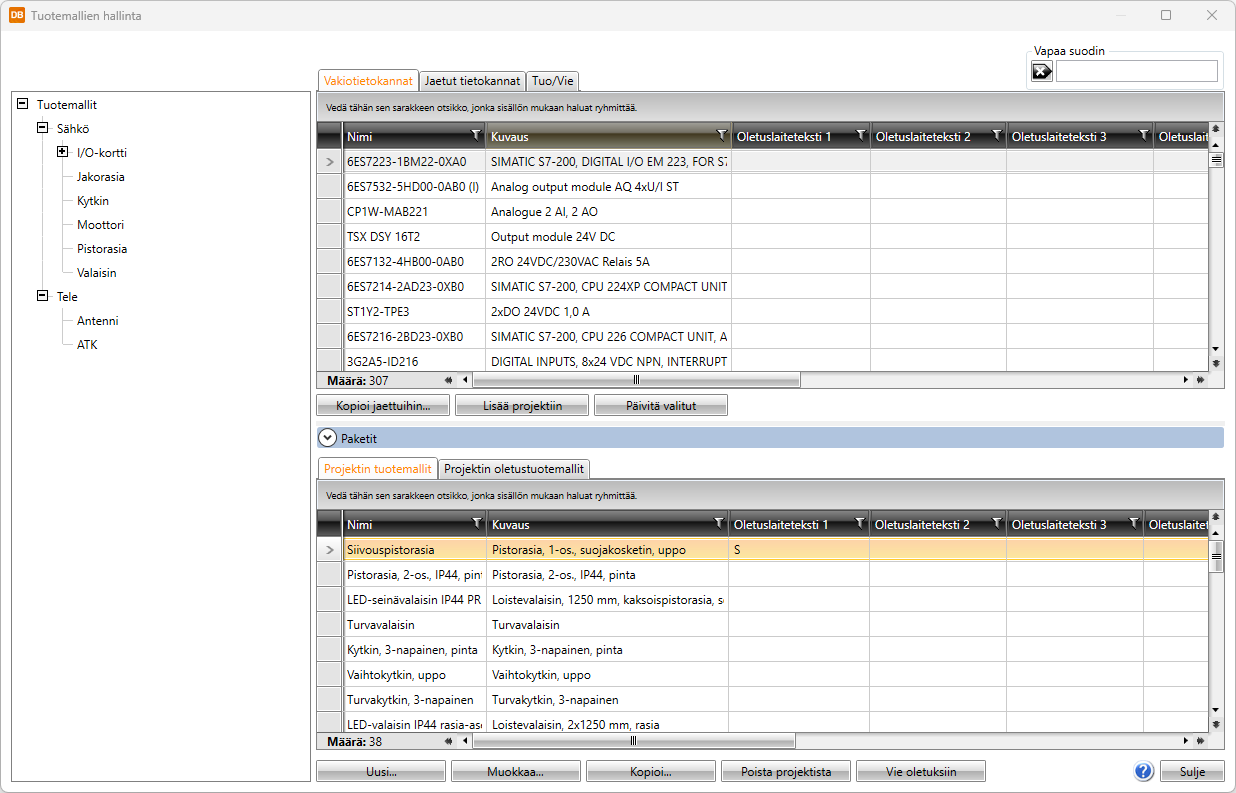

Eri tietokantojen tiedot ja niihin liittyvät toiminnot on jaettu omille välilehdilleen:

  • Vakiotietokannat-välilehti sisältää ohjelman mukana tulevat oletustuotemallit, jotka päivittyvät ohjelman päivityksen yhteydessä. Voit kopioida täältä tuotemalleja omiin jaettuihin tietokantoihisi.

    • Kopioi jaettuihin – Luo valitsemastasi tuotemallista kopio jaettuihin tietokantoihin.

    • Lisää projektiin – Lisää valitsemasi tuotemallit projektiin. Voit lisätä tuotemallin projektiin myös kaksoisnapsauttamalla tai raahaamalla. Projektin tuotemallit näkyvät dialogin alaosassa Projektin tuotemallit  -välilehdellä.

    • Päivitä valitut – Päivitä valitsemiesi tuotemallien tietokantaan tehdyt muutokset projektin vastaaviin tuotemalleihin.

  • Jaetut tietokannat  -välilehti sisältää käyttäjän omat tuotemallit, joita voidaan jakaa ja muokata. Jos toinen käyttäjä päivittää tietoja samanaikaisesti, ajantasaisen tilanteen voi päivittää -painikkeella.

    • Uusi – Luo uusi tuotemalli. Katso Luo, kopioi ja muokkaa tuotemalleja.

    • Muokkaa – Muokkaa valitsemasi tuotemallin ominaisuuksia. Katso Luo, kopioi ja muokkaa tuotemalleja.

    • Kopioi – Luo valitsemastasi tuotemallista kopio jaettuihin tietokantoihin. Katso Luo, kopioi ja muokkaa tuotemalleja.

    • Lisää projektiin – Lisää valitsemasi tuotemallit projektiin. Voit lisätä tuotemallin projektiin myös kaksoisnapsauttamalla tai raahaamalla. Projektin tuotemallit näkyvät dialogin alaosassa Projektin tuotemallit  -välilehdellä.

    • Päivitä valitut – Päivitä valitsemiesi tuotemallien tietokantaan tehdyt muutokset projektin vastaaviin tuotemalleihin.

    • Poista – Poista valitsemasi tuotemalli.

  • Tuo/Vie-välilehti mahdollistaa tietojen tuonnin toisesta projektitietokannasta (EDBProject.sqlite tai EDBProject.mdb).

    • Kopioi jaettuihin – Luo valitsemastasi tuotemallista kopio jaettuihin tietokantoihin.
    • Lisää projektiin – Lisää valitsemasi tuotemallit projektiin. Voit lisätä tuotemallin projektiin myös kaksoisnapsauttamalla tai raahaamalla. Projektin tuotemallit näkyvät dialogin alaosassa Projektin tuotemallit  -välilehdellä.
    • Päivitä valitut – Päivitä valitsemiesi tuotemallien tietokantaan tehdyt muutokset projektin vastaaviin tuotemalleihin.
    • Tuo – Tuo tuotemalleja toisista tietokannoista.
    • Vie – Vie tuotemalleja toisiin tietokantoihin.

Dialogin alaosassa näytetään projektissa tällä hetkellä olevat tuotemallit ja kaikille projekteille yhteiset tuotemallit.

  • Uusi – Luo projektiin uusi tuotemalli. Voit luoda uuden tuotemallin myös valitsemalla olemassa olevan tuotemallin ja napsauttamalla Muokkaa-painiketta ja sitten avautuvan dialogin (Kopioi)  -painiketta.

  • Muokkaa – Muokkaa valitsemasi tuotemallin ominaisuuksia (katso Luo, kopioi ja muokkaa tuotemalleja). Muutokset tallentuvat vain projektissa olevaan tuotemalliin.

  • Kopioi – Kopioi olemassa oleva tuotemalli. Muokkaa ominaisuuksia tarpeen mukaan (katso Luo, kopioi ja muokkaa tuotemalleja).

  • Poista projektista – Poista projektista tuotemalli, joka ei ole käytössä.

  • Vie oletuksiin – Vie valitut tuotemallit oletustuotemalleiksi projektin oletusasetuksiin (EDBUser.sqlite tai EDBUser.mdb). Kun uutta projektia luodaan, kyseiset tuotemallit lisätään samalla projektiin.

  • Uusi – Luo projektiin uusi tuotemalli. Voit luoda uuden tuotemallin myös valitsemalla olemassa olevan tuotemallin ja napsauttamalla Muokkaa-painiketta ja sitten avautuvan dialogin (Kopioi)  -painiketta.

  • Muokkaa – Muokkaa valitsemasi tuotemallin ominaisuuksia (katso Luo, kopioi ja muokkaa tuotemalleja). Muutokset tallentuvat vain projektissa olevaan tuotemalliin.

  • Kopioi – Kopioi olemassa oleva tuotemalli. Muokkaa ominaisuuksia tarpeen mukaan (katso Luo, kopioi ja muokkaa tuotemalleja).

  • Poista projektista – Poista projektista tuotemalli, joka ei ole käytössä.

  • Lisää projektiin – Lisää valitsemasi tuotemallit projektiin.
