Muunna elementit

Electrical-välilehti > Asetukset-ryhmä >  Asetustiedostot-valikko > Muunna kuvan elementit käytössä olevan asetustiedoston mukaisiksi
Electrical-välilehti > Asetukset-ryhmä >  Asetustiedostot-valikko > Muunna kuvan elementit valitun asetuksen mukaisiksi

Näillä toiminnoilla voit muuntaa kuvassa jo olevat elementit haluamasi asetuksen mukaiseksi. Tämä muunnos mahdollinen vain CADMATIC Electricalilla tehdyille kuville. Muunnos voidaan tehdä vain elementeille, joilla on järjestelmätieto. Elementti, jolla on järjestelmätieto, sisältää yleisattribuutin $SCJ$, jonka arvona on järjestelmätieto (esim. $SCJ$ = SH41_).

Muunnos on mahdollista tehdä kahdella eri tavalla:

Muunna kaikki kuvan elementit seuraavasti:

  1. Valitse Muunna kuvan elementit käytössä olevan asetustiedoston mukaisiksi.

  2. Valitse ominaisuudet, jotka haluat muuntaa.

  3. Napsauta OK-painiketta. Kaikki elementit, joilla on järjestelmätieto, saavat uuden asetuksen mukaiset omainaisuudet.

Muunna valitut elementit yksittäisen asetuksen mukaiseksi seuraavasti:

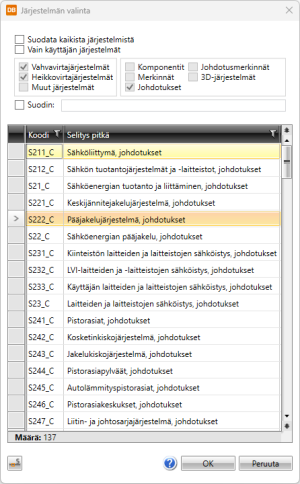

  1. Valitse Muunna kuvan elementit valitun asetuksen mukaisiksi. Järjestelmän valinta  -dialogi avautuu.

  2. Valitse järjestelmä, johon valitut elementit muutetaan.

  3. Napsauta OK-painiketta. Valitse muunnettavat tiedot  -dialogi avautuu.

  4. Valitse ominaisuudet, jotka haluat muuntaa.

  5. Napsauta OK-painiketta. Valitut elementit, joilla on järjestelmätieto, saavat uuden asetuksen mukaiset ominaisuudet.
