Lisää ja muokkaa omia piirustuspohjia/nimiöitä

Electrical-välilehti > Piirustuspohjat ja nimiöt  -ryhmä > Hallinta

Voit luoda oman piirustupohjan/nimiön valitsemalla levyltä valmiin piirustuspohjasymbolin tai luomalla uuden piirustuspohjasymbolin kuvan elementeistä.

Voit käyttää omaa piirustuspohjasymbolia tehdessäsi apuna ohjelman mukana tulevia symboleita. Saat esimerkiksi kaikki tarvittavat attribuutit helposti omaan piirustuspohjaasi räjäyttämällä SPOH3V:n.

Lue lisää:

Piirustuspohja- tai nimiösymbolin luonti valmiin pohjalta

Toimi näin:

  1. Avaa piirustupohjien/nimiöiden ja logojen hallinta.

  2. Valitse Ryhmä-alasvetovalikosta Käyttäjän pohjat.

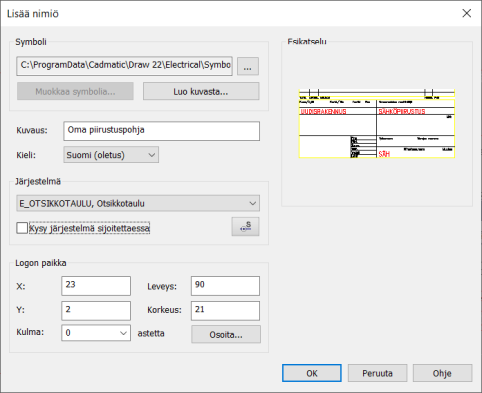

  3. Napsauta Lisää-painiketta. Kuvatyypistä riippuen avautuu joko Lisää piirustuspohja- tai Lisää nimiö  -dialogi.

  4. Napsauta -painiketta.

  5. Valitse piirustuspohja- tai nimiösymboli (.drw) levyltä.

  6. Anna piirustuspohjan/nimiön kuvaus.

  7. Valitse piirustuspohjan/nimiön kieli. Valinta vaikuttaa siihen, minkä kielen alta kyseinen pohja löytyy lisättäessä piirustuspohjaa/nimiötä kuvaan.

  8. Anna logon sijoituspiste, koko ja kulma. Voit osoittaa paikan myös hiirellä napsauttamalla Osoita-painiketta.

  9. Napsauta OK-painiketta.

Piirustuspohja- tai nimiösymbolin luonti kuvan elementeistä

Toimi näin:

  1. Avaa piirustupohjien/nimiöiden ja logojen hallinta.

  2. Valitse Ryhmä-alasvetovalikosta Käyttäjän pohjat.

  3. Napsauta Lisää-painiketta. Kuvatyypistä riippuen avautuu joko Lisää piirustuspohja- tai Lisää nimiö  -dialogi.

  4. Napsauta Luo kuvasta -painiketta.
  5. Valitse elementit, joista piirustuspohjasymboli muodostetaan. Voit valita yksittäisen symbolin tai peruselementit.

  6. Osoita symbolin kohdistuspiste. Piirustuspohjissa kohdistuspisteeksi valitaan yleensä vasen alanurkka, nimiöissä oikea alanurkka.

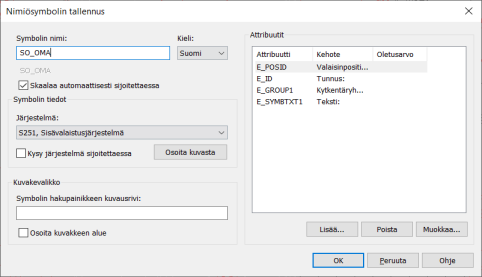

    Nimiösymbolin tallennus -dialogi avautuu.

  7. Anna symbolin nimi. On suositeltavaa käyttää SO- tai vastaavaa etuliitettä erottamaan omat symbolit Electricalin vakiosymboleista.

  8. Valitse piirustuspohjan kieli. Valinta vaikuttaa siihen, minkä kielen alta kyseinen pohja löytyy lisättäessä piirustuspohjaa kuvaan.

  9. Jos haluat symbolin skaalautuvan automaattisesti sijoituksen yhteydessä, valitse Skaalaa automaattisesti sijoitettaessa.

  10. Valitse järjestelmä, johon nimiö tullaan oletusarvoisesti sijoittamaan (esim. SA112_, Otsikkotaulu). Voit valita järjestelmän myös sijoitusvaiheessa valinnalla Kysy järjestelmä sijoitettaessa (asetettavissa vain tasopiirustusten nimiöissä).

  11. Syötä kuvakevalikossa näkyvä kuvaus piirustuspohjalle. Jos haluat myöhemmin osoittaa kuvakevalikossa näkyvän osan piirustuspohjasta, valitse Osoita kuvakkeen alue.

    Oletusarvoisesti koko piirustuspohja skaalataan kuvakkeeseen sopivaksi.

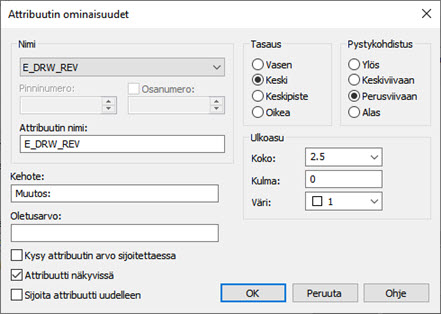

  12. Lisää, poista ja muokkaa attribuutteja tarpeen mukaan.

    • Pinninumero – Pinniattribuutille annettava juokseva numero.

    • Osanumero – Kootut esitystavat vaativat myös osanumeron määrittämistä attribuutille. Jos laitteen eri esiintymissä käytetään eri symboleita, joilla on samat attribuutit mutta niillä tarkoitetaan eri asiaa, täytyy ottaa avuksi osanumero (esim. [112]), jolla erotetaan pinnit toisistaan.

    • Attribuutin nimi – Attribuutin nimi generoituu attribuutista, pinninumerosta ja osanumerosta.

    • Kehote – Käyttäjälle näkyvä attribuutin kehote/selite.

    • Oletusarvo – Attribuutille voidaan määrittää oletusarvo tai jättää tyhjäksi.

    • Kysy attribuutin arvo sijoitettaessa – Attribuutin arvo kysytään, kun attribuutin sisältämä symboli sijoitetaan kuvaan. Oletusarvoa käytetään jos sellainen on annettu.

    • Attribuutti näkyvissä – Onko kyseinen attribuutti oletusarvoisesti näkyvissä.

    • Sijoita attribuutti uudelleen

    • Tasaus ja Pystykohdistus – Mihin attribuutti tasataan vaaka- ja pystysuunnassa.

    • Kulma – Attribuutin kulma. Tyypillisesti tämä on 0, tai jos attribuutti halutaan pystyyn luettavaksi, 90 tai 270 astetta. Myös muu vapaa kiertokulma on mahdollista antaa.

  13. Hyväksy uuden symbolin luonti painamalla OK.

  14. Anna logon sijoituspiste, koko ja kulma. Voit osoittaa paikan myös hiirellä painamalla Osoita-painiketta.

  15. Hyväksy piirustuspohja painamalla OK.

Oman piirustuspohja-/nimiösymbolin muokkaus

Toimi näin:

  1. Avaa piirustupohjien/nimiöiden ja logojen hallinta.

  2. Valitse Ryhmä-alasvetovalikosta Käyttäjän pohjat.

  3. Valitse pohja, jota haluat muokata.

  4. Napsauta Muokkaa-painiketta. Kuvatyypistä riippuen avautuu joko Piirustuspohjan muokkaus- tai Nimiön muokkaus  -dialogi.

  5. Muokkaa tietoja tarpeen mukaan.

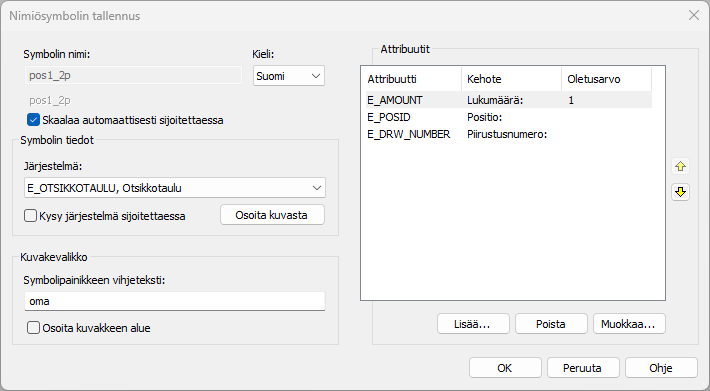

    Jos haluat muokata symbolia, napsauta Muokkaa symbolia  -painiketta. Nimiösymbolin tallennus  -dialogi avautuu, ja voit muokata symbolin tietoja:

  6. Napsauta OK-painiketta.
