Asiakaskuvatallennus

Tiedosto > Tallenna nimellä > Asiakaskuvatallennus
Electrical-välilehti > Muut toiminnot  -ryhmä > Asiakaskuvatallennus
  Single-line-välilehti > Pohjat ja lehdet  -ryhmä > Lehtien käsittely  -valikko > Asiakaskuvatallennus
  Distribution Board  -välilehti > Pohjat ja lehdet  -ryhmä > Lehtien käsittely  -valikko > Asiakaskuvatallennus
  Schematics-välilehti > Pohjat ja lehdet  -ryhmä > Lehtien käsittely  -valikko > Asiakaskuvatallennus
  Cabinet Layout  -välilehti > Pohjat ja lehdet  -ryhmä > Lehtien käsittely  -valikko > Asiakaskuvatallennus

Tällä toiminnolla voit tallentaa lehdet omiksi tiedostoikseen (jos lehdet esim. siirretään yksittäisinä tiedostoina). Voit myös tallentaa useita kuvia kerrallaan.

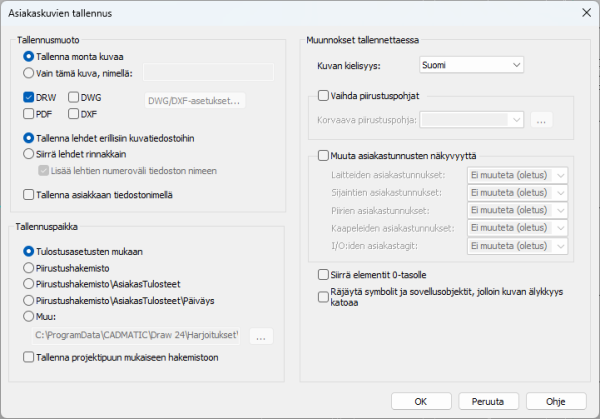

Toimi näin:

  1. Määrittele tallennusmuoto.

    1. Jos haluat tallentaa vain avoinna olevan kuvan, valitse Vain tämä kuva, nimellä. Muokkaa halutessasi kuvan nimeä.

    2. Valitse tallennusmuodot, esimerkiksi PDF ja DWG.

    3. Valitse, tallennetaanko lehdet erillisiin kuvatiedostoihin vai samaan tiedostoon:

      • Jos haluat tallentaa lehdet erillisiin kuvatiedostoihin, valitse Tallenna lehdet erillisiin kuvatiedostoihin. Jos esimerkiksi valitsit tallennusmuodoiksi PDF- ja DWG-muodot ja valitset tämän, lehdet tallennetaan erillisiin DWG-tiedostoihin mutta PDF:ssä lehdet ovat omilla sivuillaan.

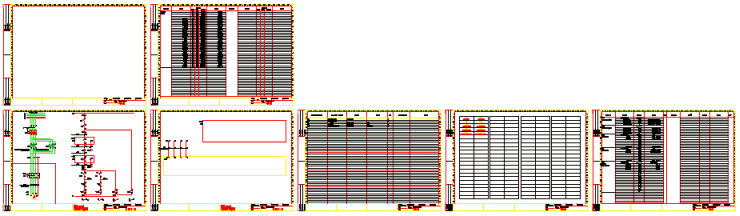

      • Jos haluat tallentaa lehdet yhteen tiedostoon, valitse Siirrä lehdet rinnakkain.

        Jos esimerkiksi valitsit tallennusmuodoiksi PDF- ja DWG-muodot ja valitset tämän, tallennetaan yksi PDF- ja yksi DWG-tiedosto. Jos lähde- ja kohdetiedosto ovat samannimisiä, tallennusta ei tehdä.

        Jos haluat, että kuvatiedoston nimeen lisätään lehtien numeroväli, valitse lisäksi Lisää lehtien numeroväli tiedoston nimeen.

    4. Jos haluat käyttää tallennuksessa asiakkaan tiedostonimeä, valitse Tallenna asiakkaan tiedostonimellä. Jokaiselle nimiölle on oma asiakastallennusnimensä.

      • Jos kuvan kaikki nimiöt/lehdet tallennetaan samaan tiedostoon (esim. monisivuinen pdf-tiedosto tai layout-tiloja käyttävä .dwg), otetaan nimi ensimmäiseltä nimiöltä (pienin lehtinumero).

      • Kun tallennetaan monilehtistä piirikaaviota dwg-muotoon (syntyy useita dwg-tiedostoja), otetaan jokaiselle lehdelle lehtikohtainen asiakastallennusnimi. Jos tiedostossa on useammalla nimiöllä sama asiakastallennusnimi, lisätään nimen loppuun lehtinumero kolmella numerolla.

  2. Määrittele tallennuspaikka. Muu-vaihtoehdolla voit määrittää tallennuspaikan vapaasti.

    Jos haluat tallentaa asiakaskuvat projektin dokumenttipuun mukaisiin alihakemistoihin, valitse Tallenna projektipuun mukaiseen hakemistoon.

    Jos kuvat esimerkiksi sijaitsevat dokumenttipuussa Piirikaavio-hakemistossa ja valitset tallennuspaikaksi piirustushakemiston, tallennetaan asiakaskuvat tällöin hakemistoon [piirustushakemisto\Piirikaavio.

  3. Määrittele Muutokset tallennettaessa -osion asetukset:

    • Kuvan kielisyys – Tekstit / attribuuttien arvot, joille on määritetty sanakirjassa käännös, voidaan kääntää kuvien tallennuksen yhteydessä. Projektin käännettävät sanat saadaan kerättyä Kerää käännettävät tekstit ja tuo käännökset -toiminnolla. Toiminnolla voidaan myös palauttaa käännökset sanakirjaan.

    • Vaihda piirustuspohjat – Kuvan piirustuspohjat/nimiöt voidaan vaihtaa tallennuksen yhteydessä.

    • Muuta asiakastunnusten näkyvyyttä – Jos Electrical DB:ssä on määritetty vaihtoehtoiset asiakastunnukset projektin tunnuksille, ne voidaan vaihtaa kuviin tallennuksen yhteydessä.

    • Siirrä elementit 0-tasolle –  Kuvan kaikki elementit siirretään 0-tasolle, kun tiedosto tallennetaan. Muuten elementit jäävät SLEHTI-tasoille.

    • Räjäytä symbolit ja sovellusobjektit, jolloin kuvan älykkyys katoaa – Kaikki kuvien symbolit ja sovellusobjektit räjäytetään tallennuksen yhteydessä.

  4. Napsauta OK-painiketta. Ohjelma tallentaa kuvat määritystesi mukaisesti.
