Valitse symbolistandardi ja lokaatio

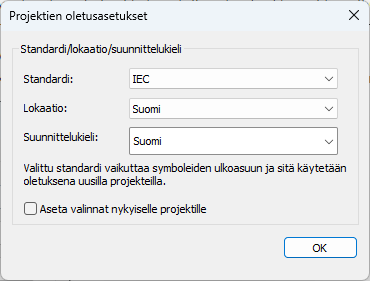

Electrical-välilehti > Asetukset-ryhmä >  Electrical-valikko > Symbolistandardin ja lokaation valinta

Määrittele käytettävä projektikohtainen standardi (esim. ANSI tai IEC), lokaatio ja suunnittelukieli.

  • Standardi vaikuttaa siihen, millaisia ohjelmasta avautuvat symbolivalikot ovat. Kun standardiksi valitaan IEC, huomioidaan Suomen, Viron ja Ruotsin osalta myös lokaatio; symbolivalikoissa näytetään tällöin maakohtaiset IEC-symbolit. Jos lokaatiota ei määritetä tai lokaatioksi valitaan muu kuin Suomi, Viro tai Ruotsi, näytetään symbolivalikoissa yleiset IEC-symbolit.

  • Suunnittelukieli vaikuttaa mm. johtimien värien lyhenteisiin, kuvien oletuspohjan kieleen sekä luetteloiden kieleen.

  • Asetuksia käytetään oletusarvoisesti uusilla projekteilla. Jos haluat muutoksesi käyttöön myös avoimessa projektissa, valitse Aseta valinnat nykyiselle projektille.

Standardin ja lokaation voi vaihtaa myös
