Tallenna omia 3D-symboleita

Layout-välilehti > 3D ja näkymä  -ryhmä >  3D-toiminnot-valikko > 3D-symbolitoiminnot-valikko > Tallenna oma 3D-symboli

Tällä toiminnolla voit tallentaa oman Electrical-symbolin. Tätä samaa toimintoa voit käyttää myös symbolin muokkaukseen.

Jos haluat vain esim. lisätä attribuutteja olemassa olevalle symbolille, symbolia ei tarvitse räjäyttää ennen toiminnon käynnistämistä. Myös yksinkertaiset symbolin grafiikan muokkaukset onnistuvat oman symbolin tallennuksessa, mutta jos haluat käyttää kaikkia CADMATICin piirtotoimintoja grafiikan muokkaukseen, symboli tulee ensin räjäyttää peruselementeiksi ja muokata symbolin grafiikka ennen tallennustoiminnon käynnistämistä.

Toimi näin:

  1. Valitse elementit, joista symboli muodostetaan. Voit valita symbolin myös valikosta painamalla Enteriä.

  2. Jos valitsemissasi elementeissä ei ole tunnusattribuuttia (E_ID), osoita piste johon ko. attribuutti sijoitetaan.

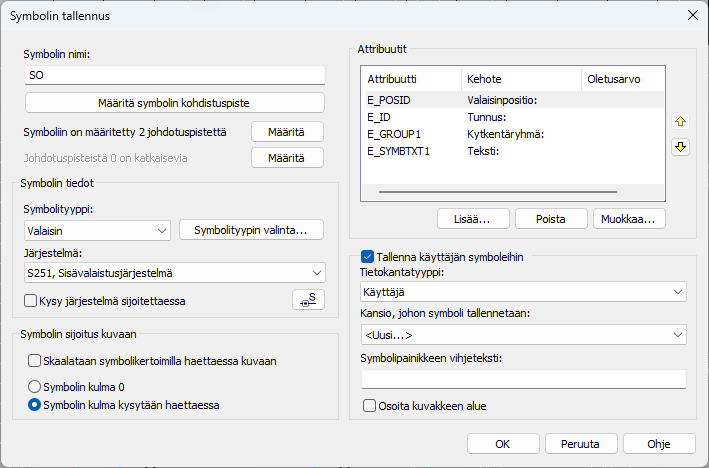

  3. Osoita symbolin kohdistuspiste. Symbolin tallennus  -dialogi avautuu.

  4. Määrittele symbolin tiedot:

    • Symbolin nimi – Anna tallennettavalle symbolille nimi. Toiminto tarjoaa symbolin nimen alkuun SO-liitettä, mutta voit määrittää haluamasi nimen.

    • Määritä symbolin kohdistuspiste – Määritä symbolin kohdistuspiste (= sijoituspiste).

    • Symboliin on määritetty X johdotuspistettä – Tässä näkyy symbolille määritettyjen johdotuspisteiden määrä. Symbolien tulee sisältää vähintään yksi johdotuspiste, joka kuvaa pistettä, johon symboliin tuleva johdin tai kaapeli kytketään (vrt. oikean laitteen liitin). Tämän takia on tärkeää, että viivat (johtimet ja kaapelit) kytketään johdotuspisteisiin.

      Toimi näin:

      1. Napsauta Määritä-painiketta.

      2. Osoita piste, johon haluat piirtää johdotuksen eli johdotuspisteen sijainti.

      3. Osoita liittimen numeron attribuutti, jonka johdotuspiste tämä on eli mistä attribuutista johtimen kytkentätieto luetaan.

    • Johdotuspisteistä X on katkaisevia – Käytössä ainoastaan kaaviosymboleissa.

    • Symbolin tiedot

      • Symbolityyppi on tärkeä tieto, jotta sovelluksen toiminnot tunnistavat, millaisesta sähkösymbolista on kyse.

      • Symbolityypin valinta -painikkeella voit valita useita alityyppejä.

      • Järjestelmä – Sähkötekninen järjestelmä, johon symboli kuuluu. Voidaan kysyä myös sijoitusvaiheessa tai hakea toiselta kuvan elementiltä napsauttamalla -painiketta.

    • Symbolin sijoitus kuvaan

      • Skaalataan symbolikertoimilla haettaessa kuvaan – Symboli on ns. skaalattava, eli symboli saa symbolikertoimien mukaiset kokokertoimet sijoitettaessa. Muussa tapauksessa symboli on todellista kokoa, esimerkiksi loistevalaisin.

      • Symbolin sijoituskulma voi olla kiinteästi 0 astetta tai se voidaan osoittaa haettaessa.

    • Attribuutit – Voit lisätä, poistaa ja muokata attribuutteja. Jokaiselta symbolilta täytyy löytyä vähintään E_ID-attribuutti (Tunnus).

      • Lisää – Lisää attribuutti symbolille: valitse attribuutti ja syötä mahdollinen oletusarvo, ja osoita sitten attribuutin sijoituspiste.

      • Poista – Poista listasta valitsemasi attribuutti.

      • Muokkaa – Muokkaa attribuutin ominaisuuksia. Nuolipainikkeilla voit muokata attribuuttien järjestystä symbolissa. Katso Muokkaa attribuuttien ominaisuuksia.

    • Tallenna käyttäjän symboleihin

      • Tietokantatyyppi – Valitse, tallennetaanko symboli käyttäjän symboleihin vai jaettuun tietokantaan.

      • Kansio, johon symboli tallennetaan – Valitse tallennuskansio alasvetovalikosta tai luo uusi kansio valitsemalla Uusi. Kansioita voi hallita Symbolit-ikkunassa. Lisäksi symbolit tallennetaan kuvatyypin mukaiseen oletuskuvakevalikkoon.

      • Symbolipainikkeen vihjeteksti – Määritä vihjeteksti, joka näytetään, kun hiiren osoitin on symbolipainikkeen päällä.

      • Osoita kuvakkeen alue – Osoita symbolipainikkeessa näytettävä kuva.

  5. Napsauta OK-painiketta.
