Layout-välilehti > Laitteet-ryhmä >
Symbolitoiminnot-valikko >
Valaisimet-valikko > Loistevalaisimen määritys
Tällä toiminnolla voit tehdä loistevalaisinsymbolin omien määritystesi mukaisesti. Halutessasi voit tallentaa symbolin Omat loistevalaisimet -valikkoon.
Toimi näin:
-

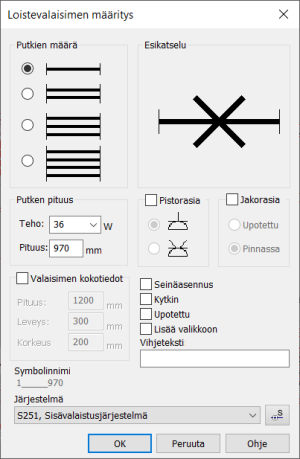

Syötä dialogissa määritykset valaisimelle.
-
Osoita valaisimen paikka kuvassa.
Vinkki: Seinän viereen sijoitettavissa symboleissa on suositeltavaa käyttää Lähin-snapiä. Tällöin sijoitettaessa symbolia kuvaan osoitetaan seinäviivaa, jolloin symbolin etäisyys seinästä on aina samansuuruinen.
Vinkki: Joskus sijoitusta helpottaa symbolinpyöritystoiminto (F8), jolla voidaan sijoituksen yhteydessä kääntää symbolin kulma halutuksi. Tämän kulman suuruuden määrää pakotuskulma.
Voit syöttää valaisimelle myös kokotiedot. Tällöin valikkoon tallennetussa symbolissa on kokotiedot valmiina eikä niitä tarvitse erikseen määritellä.
