Layout-välilehti > Laitteet-ryhmä > Kokotiedot |
Tällä toiminnolla voit määrittää kuvassa oleville symboleille kokotiedot. Kokotiedot esitetään kuvassa skaalattavana symbolina, josta syntyy esiintymälle aliesiintymä. Jos kokotiedot tulevat tuotemallista, tietoja ei muuteta.
Toimi näin:
-
Valitse laitteet, joille määrität kokotiedot. Osoitettavien valaisinsymboleiden ei tarvitse olla Electricalalilla tehtyjä. Kokomerkinnän voi siis tehdä riippumatta siitä, millä ohjelmalla kuvassa olevat valaisimet on määritetty.

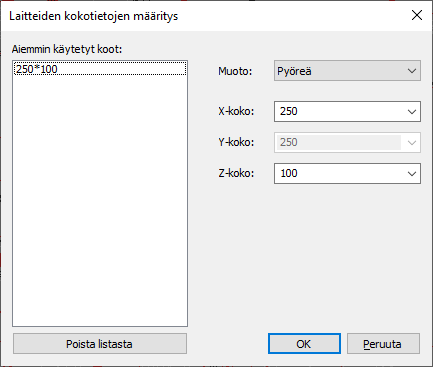

Laitteiden kokotietojen määritys -dialogi avautuu. Dialogi näyttää laitteen tämänhetkiset kokotiedot.
-
Valitse kokotietosymbolin muoto. Voit asettaa kokotietoja, vaikka valituilla laitteilla olisi erilaisia kokoja/muotoja.
-
Syötä kokotiedot, tai valitse jokin aiemmin käytetyistä:
-
Napsauta OK-painiketta. Kokotietomerkintä piirretään valaisimen kohdistuspisteen ympärille annettujen mittojen mukaan.
Käytettävien kokotietojen lista täydentyy sitä mukaa, kun määrittelet uusia kokoja.
Valaisimen ja loistevalaisimen määritystoiminnoilla voit määritellä kokotiedot symbolia tehdessäsi.
