Layout-välilehti > Johdotus-ryhmä >
Piirrä-valikko > Symbolien sarjasijoitus johdottaen
Voit aloittaa toiminnon myös Symbolit-ikkunan
(Symbolien sarjasijoitus johdottaen) -painikkeella tai Tuotemallit-projektipuusta napsauttamalla tuotemallia hiiren kakkospainikkeella ja valitsemalla Sijoita johdottaen.
Tällä toiminnolla voit sijoittaa symboleita sarjasijoituksena, jolloin piirretään samalla johdotusta symbolien välille.

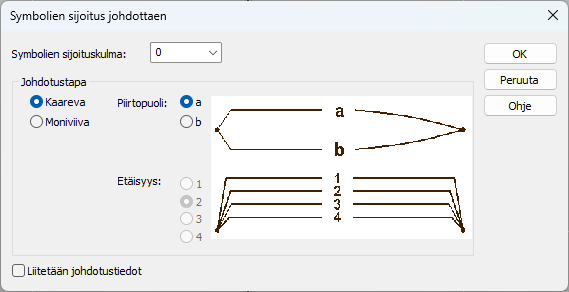

Toimi näin:
-
Valitse sijoitettava symboli valikosta tai osoittamalla kuvasta.
-
Valitse symbolin kulma.
-
Valitse johdotustapa: kaareva tai moniviiva.
-
Valitse, liitetäänkö johdotukselle johdotustiedot.
-
Napsauta OK-painiketta.
-
Mikäli valitsit johdotustietojen liittämisen, anna johdotustiedot.
-
Sijoita symbolit kuvaan.
