Layout-välilehti > Johdotus-ryhmä > Muokkaa |
Tällä toiminnolla voit määritellä johdotuksille mm. massa- ja sähköteknisissä laskennoissa tarvittavia tietoja ja muokata niitä. Voit liittää tiedot myös johdotuksen yhteydessä.
Toimi näin:
-

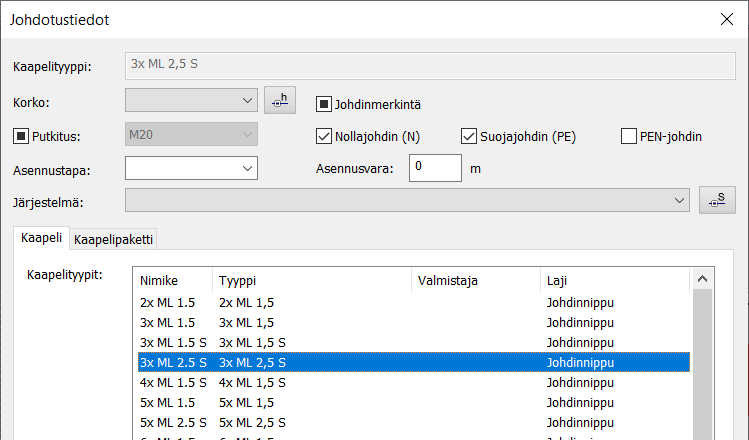

Valitse muokattavat johdotukset, ja paina Enteriä. Johdotustiedot-dialogi avautuu.
-
Valitse kaapelin tiedot. Johdintiedot pyritään hakemaan automaattisesti valitun kaapelityypin mukaan.
-
Kaapelityyppi/Kuvaus – Kaapelin kaapelityyppi (ei muokattavissa) tai johdotuspaketin kuvaus (käyttäjän muokattavissa).
-
Korko – Johdotuksen korkotieto. Korko voidaan valita alasvetovalikosta, jossa on asetuksissa määritelty katto- ja lattiakorko sekä kuvassa käytössä olevat korot. Korko voidaan poimia myös osoitetulta elementiltä painamalla
-painiketta. -
Johdinmerkintä – Johdotuksen päälle lisättävä kaapelin sisältämistä johtimista kertova tieto. Johdinmerkintää ei lisätä kaapelille, jos johdotuksen pituus on lyhyt (lyhyempi kuin 10 x mittakaava).
-
Putkitus – Jos johdotus kulkee putkessa, putkitustieto voidaan valita tuotetietokannasta.
-
Asennustapa – Lisätieto liittyen johdotuksen asennustapaan. Edelliset arvot löytyvät alasvetovalikosta.
-
Asennusvara – Lisätieto tarvittavasta asennusvarasta. Kaapelipaketeilla tässä näytetään ensimmäiselle kaapelille määritetty asennusvara, joka päivitetään paketin muille kaapeleille.
-
Järjestelmä – Järjestelmä voidaan valita alasvetovalikosta tai hakea kuvasta Osoita -painikkeen avulla.
-
Kaapeli/Kaapelipaketti – Yhdessä johdotusviivassa voi kulkea yksi tai useampia kaapeleita. Useamman kaapelin tapauksessa puhutaan kaapelipaketista.
-
Tunnus – Kaapelille voidaan antaa yksilöllinen tunnus. Jos tunnusta ei anneta, ohjelma generoi automaattisesti kaapelille tunnuksen. Kaapelipaketin tapauksessa jokaiselle paketin kaapelille generoidaan juokseva alanumero, esimerkiksi W100.1, W100.2, W100.3 jne.
-
Mukana sähköteknisissä laskennoissa – Tämä asetus kertoo, käytetäänkö kyseistä kaapelia sähköteknisissä laskennoissa. Käytännössä tämä tarkoittaa valitun kaapelin johdinten poikkipinta-alan huomioimista laskennassa.
