Tallenna ja sijoita skaalattavia symboleita

Layout-välilehti > Laitteet-ryhmä >  Symbolitoiminnot-valikko > Skaalattava symboli

Tällä toiminnolla voit tehdä sähkölaitetta kuvaavan symbolin haluamassasi koossa ja sijoittaa sen kuvaan.

Toimi näin:

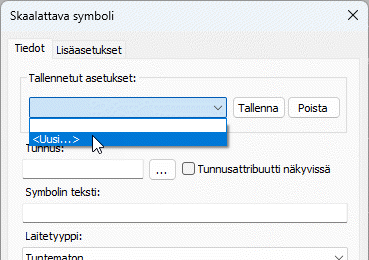

1. Valitse Tallennetut asetukset  -alasvetovalikosta Uusi.



   Uusi asetus  -dialogi avautuu.

2. Anna uusille asetuksille haluamasi nimi, ja napsauta OK-painiketta.

3. Valitse tunnuskenttään tunnus.

4. Jos haluat, että tunnusattribuutti näytetään, valitse Tunnusattribuutti näkyvissä. Tämän valinnan avulla saat tunnuksen automaattisesti näkyviin esimerkiksi valaisinlaatikoille.

5. Syötä tarvittaessa symbolin teksti.

6. Valitse laitetyyppi.

7. Valitse symbolin muoto.

8. Syötä laitteen kokotiedot ja sijoituskorko. Voit poimia koron kuvan elementiltä Sijoituskorko-kentän vieressä olevalla painikkeella.

9. Valitse kohdistuspisteen sijainti.

10. Valitse 3D-symboli napsauttamalla -painiketta tai esikatseluruutua ja valitse sitten symboli Symbolin valinta  -dialogissa (katso Symbolin valinta). Näet oletusarvoisesti kuvatyypin mukaiset symbolit, mutta voit valita toisen kuvatyypin Electrical-symbolit-alasvetovalikosta.

11. Valitse järjestelmä, johon symboli sijoitetaan.

12. Määrittele tarvittaessa lisätiedot:

    1. Valitse Lisäasetukset-välilehti.

    2. Valitse symbolitekstin sijainti ja väri.

    3. Valitse, piirretäänkö symbolille peitto-objekti.

    4. Jos haluat skaalattavan symbolin sisään merkintäsymbolin, toimi näin:

       1. Valitse Näytä merkintäsymboli.

       2. Napsauta -painiketta tai esikatseluruutua.

       3. Valitse, miten haluat lisätä symbolin:

          • Valitse kuvasta – Osoita symboli kuvasta.

          • Valitse valikosta – Valitse symboli Symbolin valinta  -dialogista (katso Symbolin valinta). Näet oletusarvoisesti kuvatyypin mukaiset symbolit, mutta voit valita toisen kuvatyypin Electrical-symbolit-alasvetovalikosta.

            Näytä/piilota kuva



          Napsauta OK-painiketta. Valitsemasi symboli näkyy esikatseluruudussa.

       4. Valitse merkintäsymbolin väri.

13. Tallenna asetukset OK-painikkeella.

14. Sijoita halutessasi symboli kuvaan osoittamalla sijoituspiste.

Kun teet asetuksiin muutoksia, voit tallentaa ne Tallenna-painikkeella. Voit poistaa haluamasi asetukset Poista-painikkeella.
