Hallitse kaapelipaketteja

Kaapelipaketti esittää useampaa kaapelia yhdessä johdotuksessa. Tämä yksinkertaistaa piirustusta, kun jokaiselle kaapelille ei tarvitse piirtää omaa johdotusviivaa esimerkiksi tuplasyöttöjen tapauksessa. Kaapelien johdinten poikkipinta-alat ja pituudet huomioidaan laskennoissa.

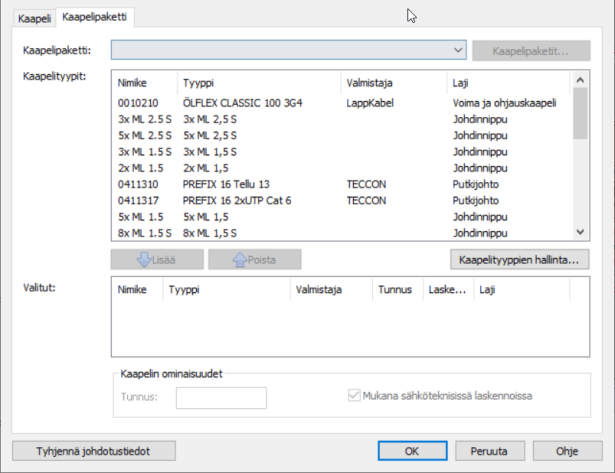

Voit hallita kaapelipaketteja johdotustoiminnon yhdeydessä: kaksoisnapsauta kaapelia ja valitse Kaapelipaketti-välilehti.

Kaapelipaketti-alasvetovalikosta voit valita aiemmin luodun kaapelipakettimäärityksen. Kaapelipakettimääritysten hallintaan pääset napsauttamalla Kaapelipaketit-painiketta.

Kaapelityypit-lista sisältää projektiin lisätyt kaapelityypit tai projektin oletuskaapelityypit riippuen siitä, onko nykyinen dokumentti lisätty projektiin vai ei. Projektin kaapelityppien hallintaan pääset painamalla Kaapelityyppien hallinta -painiketta.

Lisää kaapelityyppi kaapelipakettiin kaksoisnapsauttamalla sitä. Vaihtoehtoisesti voit valita haluamasi kaapelityypin Kaapelityypit-listalta ja napsauttaa Lisää-painiketta. Kaapelityyppi siirtyy Valitut-listalle.

Poista kaapelityyppi johdotuspaketista kaksoisnapsauttamalla sitä Valitut-osioissa. Vaihtoehtoisesti voit valita kaapelityypin ja napsauttaa Poista -painiketta.
