Lisää johdinmerkintöjä

Schematics-välilehti > Merkinnät-ryhmä > Johdin

Tällä toiminnolla saat näytettyä johtimien tiedot kuvassa. Valintoja vastaavat merkinnät luodaan kuvaan, muutoin merkinnät jätetään ennalleen.

Projektin asetuksissa voit määritellä johdinmerkinnöille oletussymbolin.

Toimi näin:

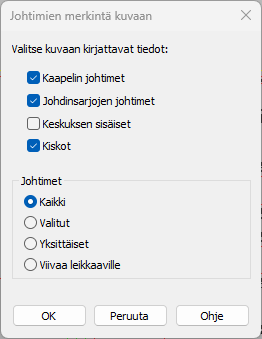

  1. Valitse johdintyypit, jotka haluat merkitä: kaapelin johtimet, johdinsarjojen johtimet, keskuksen sisäiset johtimet ja/tai kiskot.

    Jos kuvassa jo olevia johdinmerkintöjä on siirrelty, muistetaan niiden paikat ja sijoituskulmat mikäli merkinnät ovat johdinviivojen päällä (merkintäsymbolin kohdistuspiste on johdinviivalla).

    Voit poistaa merkintöjä valitsemalla ryhmän (esim. Keskuksen sisäiset) ja napsauttamalla OK.

  2. Valitse Johtimet-kohdasta, miten johtimet merkitään:

    • Kaikki – Kaikki valituntyyppiset johtimet merkitään kerralla.

    • Valitut – Valituntyyppiset johtimet korostetaan kuvasta ja voit valita ne, jotka haluat merkitä.

    • Yksittäiset – Valituntyyppiset johtimet korostetaan kuvasta ja voit valita johtimet ja lisätä niille merkinnän yksi toisensa jälkeen.

    • Viivaa leikkaaville  – Merkinnät lisätään samaan linjaan, vaikka johtimet olisivat erimittaisia.

  3. Napsauta OK-painiketta. Jos valitsit vaihtoehdon Kaikki, kaikki valituntyyppiset johtimet merkitään. Muussa tapauksessa jatka seuraavasti:

    • Jos valitsit Valitut, valituntyyppiset johtimet korostetaan kuvasta. Valitse kaikki ne johtimet, jotka haluat merkitä, ja paina Enteriä.

    • Jos valitsit Yksittäiset, valituntyyppiset johtimet korostetaan kuvasta. Valitse johdin, jolle merkintä lisätään. Valitse tämän jälkeen kaikki muut johtimet yksitellen.

    • Jos valitsit Viivaa leikkaaville, osoita kuvasta leikkaavan viivan alku ja loppu. Merkinnät sijoitetaan kuvaan samaan linjaan.
