Tallenna ja sijoita omia johdinmerkintöjä

Schematics-välilehti > Merkinnät-ryhmä > Johdin-valikko > Tallenna oma johdinmerkintä
Schematics-välilehti > Merkinnät-ryhmä > Johdin-valikko > Omat johdinmerkinnät

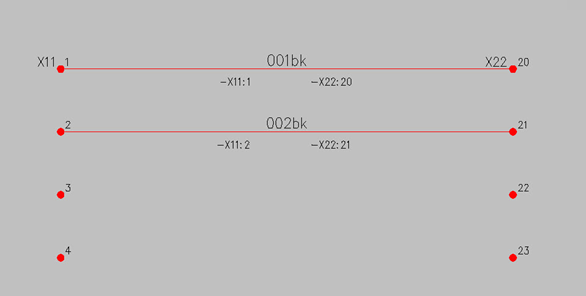

Voit luoda omia johdinmerkintöjäsi. Johdinmerkinnät voivat olla esimerkiksi viivoja, laatikoita tai viivoituskuvioita. Lisää esiintymille tietoja  -toiminnolla saat lisättyä kuvaan kaikki haluamasi tiedot.

Toimi näin:

  1. Valitse Johdin-valikosta Tallenna oma johdinmerkintä.

  2. Valitse elementit, joista symboli muodostetaan, ja vahvista valinta Enterillä.

  3. Jos valitsemissasi elementeissä ei ole tunnusattribuuttia (E_ID), osoita symbolin kohdistuspiste. Symbolin tallennus  -dialogi avautuu.

  4. Määrittele symbolin tiedot:

    • Symbolin nimi – Anna tallennettavalle symbolille nimi. Toiminto tarjoaa symbolin nimen alkuun SO-liitettä, mutta voit määrittää haluamasi nimen.

    • Määritä symbolin kohdistuspiste – Määritä symbolin kohdistuspiste (= sijoituspiste).

    • Johdotuspisteet – Tässä osiossa näkyy symbolille määritettyjen johdotuspisteiden määrä. Symbolien tulee sisältää vähintään yksi johdotuspiste, joka kuvaa pistettä, johon symboliin tuleva johdin tai kaapeli kytketään (vrt. oikean laitteen liitin). Tämän takia on tärkeää, että viivat (johtimet ja kaapelit) kytketään johdotuspisteisiin.

      • Määritä: Osoita ensin piste, johon haluat piirtää johdotuksen eli johdotuspisteen sijainti. Osoita sitten liittimen numeron attribuutti, jonka johdotuspiste tämä on eli mistä attribuutista johtimen kytkentätieto luetaan.

      • Poista – Osoita symbolista poistettava johdotuspiste. Johdotuspisteen poisto poistaa myös siihen liittyvät katkaisupisteet. Johdotuspisteet on merkitty rastilla.

      • Poista kaikki – Poista kaikki symboliin määritetyt johdotuspisteet.

    • Katkaisupisteet – Tässä osiossa näkyy symbolille määritettyjen katkaisevien johdotuspisteiden määrä. Katkaisupisteet muodostuvat johdotuspisteparista; katkaisevat johdotuspisteet muodostavat johdotuspisteparin, jonka alta viivat/johtimet katkaistaan, kun symboli sijoitetaan kuvaan.

      • Määritä:

        1. Osoita 1. johdotuspiste, joka määrittää leikkauslinjan: Osoita johdotuspisteparin 1. johdotuspiste (= rasti).

        2. Osoita 2. johdotuspiste, joka määrittää leikkauslinjan: Osoita johdotuspisteparin 2. johdotuspiste (= rasti).

        3. Toiminto pyytää osoittamaan seuraavan johdotuspisteparin ja merkitsee kuvaan ensimmäisen leikkauslinjan punaisella katkoviivalla.

      • Poista – Osoita symbolista poistettava katkaisupistepari. Johdotuspisteet on merkitty rastilla sekä niiden yhteys katkoviivalla.

      • Poista kaikki – Poistaa kaikki katkaisupistemääritykset symbolin johdotuspisteistä.

    • Symbolin tiedot

      • Symbolityyppi on tärkeä tieto, jotta sovelluksen toiminnot tunnistavat, millaisesta sähkösymbolista on kyse.

      • Valitse symbolin suunnaksi Pysty tai Vaaka.

      • Symbolityypin valinta -painikkeella voit valita useita alityyppejä.

    • Attribuuttien tiivistys – Jos symbolissa on useita päällekkäisiä attribuutteja, tyhjien attribuuttien aiheuttamat välit voidaan tiivistää pois.

    • Symbolin perusjako – Piirretyn symbolin perusjako. Symbolit tallennetaan levylle aina 3.5 mm jaossa. Jos symboli on piirretty 2.5 mm jaolla, määritä tähän jaoksi 2.5 mm, jolloin tallennus skaalaa koon automaattisesti 3.5 mm jakoon.

    • Attribuutit – Voit lisätä, poistaa ja muokata attribuutteja. Jokaiselta symbolilta täytyy löytyä vähintään E_ID-attribuutti (Tunnus).

      • Lisää – Lisää attribuutti symbolille: valitse attribuutti ja syötä mahdollinen oletusarvo, ja osoita sitten attribuutin sijoituspiste.

      • Poista – Poista listasta valitsemasi attribuutti.

      • Muokkaa – Muokkaa attribuutin ominaisuuksia. Nuolipainikkeilla voit muokata attribuuttien järjestystä symbolissa. Katso Muokkaa attribuuttien ominaisuuksia.

    • Tallenna käyttäjän symboleihin

      • Tietokantatyyppi – Valitse, tallennetaanko symboli käyttäjän symboleihin vai jaettuun tietokantaan.

      • Kansio, johon symboli tallennetaan – Valitse tallennuskansio alasvetovalikosta tai luo uusi kansio valitsemalla Uusi. Kansioita voi hallita Symbolit-ikkunassa. Lisäksi symbolit tallennetaan kuvatyypin mukaiseen oletuskuvakevalikkoon.

      • Symbolipainikkeen vihjeteksti – Määritä vihjeteksti, joka näytetään, kun hiiren osoitin on symbolipainikkeen päällä.

      • Osoita kuvakkeen alue – Osoita symbolipainikkeessa näytettävä kuva.

    • Piirto ja muokkaus – Symbolin grafiikalle voidaan tehdä yksinkertaisia muokkauksia valitsemalla toiminto alasvetovalikosta ja painamalla Suorita. Kun tarvittava muutos on suoritettu, palataan automaattisesti takaisin oman symbolin tallennukseen.

  5. Napsauta OK-painiketta.

  6. Jos valitsit dialogista Osoita kuvakkeen alue -vaihtoehdon, rajaa alue, jonka haluat näkyvän symbolin painikkeessa Omat johdinmerkinnät -valikossa.

Symboli tallennetaan Omat johdinmerkintäsymbolit  -valikkoon, jonka saat auki esimerkiksi valitsemalla Schematics-välilehti > Merkinnät-ryhmä > Johdin-valikko > Omat johdinmerkinnät.
