Lisää yksittäinen johdotusviittaus kojeelta kojeelle

Schematics-välilehti > Merkinnät-ryhmä >  Viittaukset-valikko > Yksittäinen johdotusviittaus kojeelta kojeelle

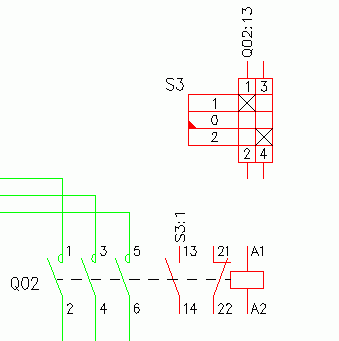

Tällä toiminnolla voit tehdä johdotusviittauksen kahden kojeen, esimerkiksi kontaktorin välille, osoittamalla viittauksien kytkentäpisteet.

Toiminto lukee kytkentäpisteistä kytkentätiedot ja kirjaa ne kojeille. Viittaukset päivittyvät, jos kytkentätiedot (laitteen tunnus tai liitinnumero) kojeilla muuttuvat.

Toimi näin:

  1. Osoita viittauksen 1. kytkentäpiste

  2. Osoita viittauksen 2. kytkentäpiste
