Schematics-välilehti > Merkinnät-ryhmä >
Viittaukset-valikko > Johdotusviittaus
riviliitinrimoilta ja kojeilta kojeille

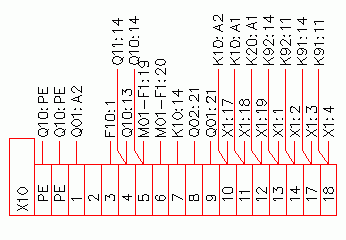

Tällä toiminnolla voit luoda johdotusviittaukset riviliitinrimoille.
Toiminto etsii kaikki riviliitinrimat ja päävirtapiirin kojeet ja kirjaa niille johdotusviittaukset. Johdotusten toisen pään esiintymiä etsitään koko projektin esiintymistä. Jos elementeillä on jo johdotusviittaukset, toiminto päivittää ne.
Riviliittimet ja kojeet tulee olla johdotettuna
piirikaaviossa, jotta johdotusviittaukset voidaan niille ajaa. Johtimet
täytyy piirtää piirikaavion
Jos projektissa on useita riviliitinrimoja, voit valita päivitettävät rimat listalta.
