Schematics-välilehti > Johdotus-ryhmä >
Muokkaa-valikko > Sisäisten johdotusten autom. määritys
Tällä toiminnolla voit kytkeä sisäiset johtimet (= viivat/moniviivat) automaattisesti. Toiminnolla kytketyt johtimet ovat dynaamisia johtimia eli jos kytkentätiedot johtimien päissä muuttuvat, kytkentätiedot päivittyvät automaattisesti, kun kuvasta päivitetään tietokannat.

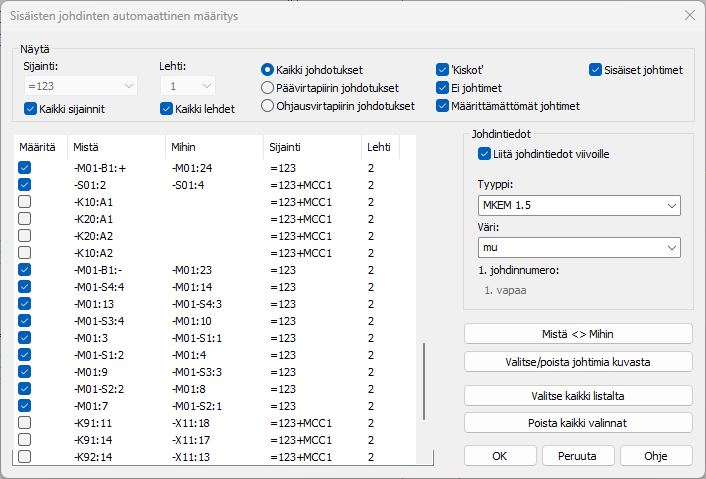

Dialogiin listataan sisäiset johtimet, joilla ei ole johdintietoja. Sisäiseksi johtimeksi toiminto tulkitsee ne johtimet, joiden molemmat päät sijaitsevat samassa sijainnissa eli sähköpositiossa.
Näytä-osion valinnoilla saat suodatettua listaa:
-
Sijainti – Näytetään yhden tai kaikkien sijaintien johtimet.
-
Lehti – Näytetään yhden tai kaikkien lehtien johtimet.
-
Kaikki johdotukset – Näytetään kaikki kuvasta löydetyt sisäiset johtimet.
-
Päävirtapiirin johdotukset – Näytetään vain päävirtapiirin johtimet. Päävirtapiirin johtimet päätellään johtimien väristä, joka määritetään Electrical-asetuksissa. Päävirtapiirin johdinväri on oletusarvoisesti vihreä.
-
Ohjausvirtapiirin johdotukset – Näytetään vain ohjausvirtapiirin johtimet. Ohjausvirtapiirin johtimet päätellään johtimien väristä, joka määritetään Electrical-asetuksissa. Ohjausvirtapiirin johdinväri on oletusarvoisesti punainen.
-
'Kiskot' – Näytetään kiskoiksi määritetyt viivat.
-
Ei johtimet – Näytetään viivat, joita ei ole määritetty johtimiksi.
-
Määrittämättömät johtimet – Näytetään johtimet, jotka on piirretty Schematics-toimintokokonaisuuden johtimenpiirtotoiminnoilla mutta joille ei ole määritelty johdintietoja.
-
Sisäiset johtimet – Näytetään sisäiset johtimet.

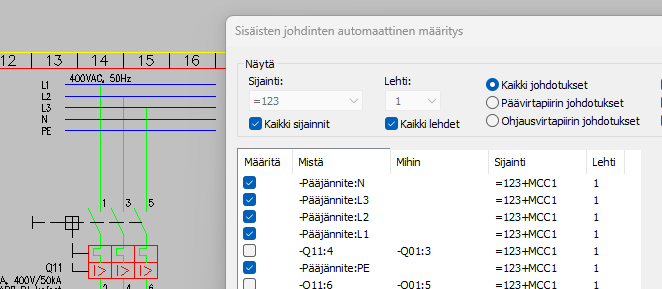

Määritä-sarake näyttää määritettävät johtimet, jotka näytetään myös kuvasta sinisellä:
Jos johtimen molemmista päistä ei löydy kytkentätietoa (esim. K10:A1 ensimmäisessä kuvassa), sitä ei oletusarvoisesti määritetä. Myöskään vierekkäisiä riviliittimiä ei oletusarvoisesti määritetä (esim. X10:1 > X10:2).

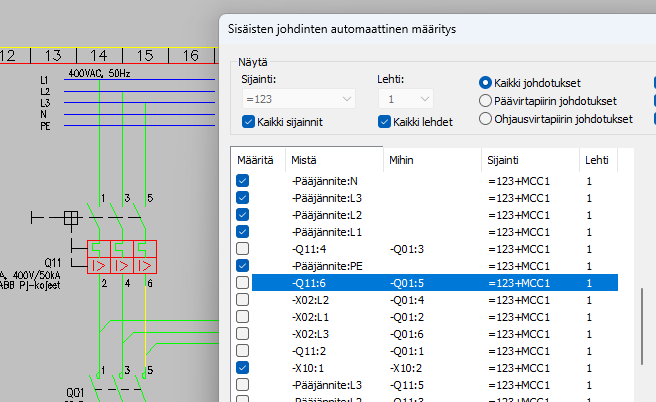

Kun valitset dialogin listalta johtimen, se värjätään kuvassa keltaisella, jolloin näet, mistä johtimesta on kysymys:
Valitse kaikki listalta -painikkeella voit antaa kaikille johtimille Määritä-asetuksen ja vastaavasti Poista kaikki valinnat -painikkeella voit poistaa sen kaikilta johtimilta.
Voit kääntää valitun johtimen Mistä- ja Mihin-tiedot toisin päin Mistä <> Mihin -painikkeella.
Valitse/poista johtimia kuvasta – Valitse kuvasta johtimet, jotka haluat lisätä dialogin listaan tai jotka haluat poistaa listalta.
Johdintiedot-osiossa voit määritellä, liitetäänkö viivoille johdintietoattribuutit. Lisäksi voit määritellä johtimen tyypin ja värin. Johtimet numeroidaan juoksevasti alkaen 1. johdinnumerosta.

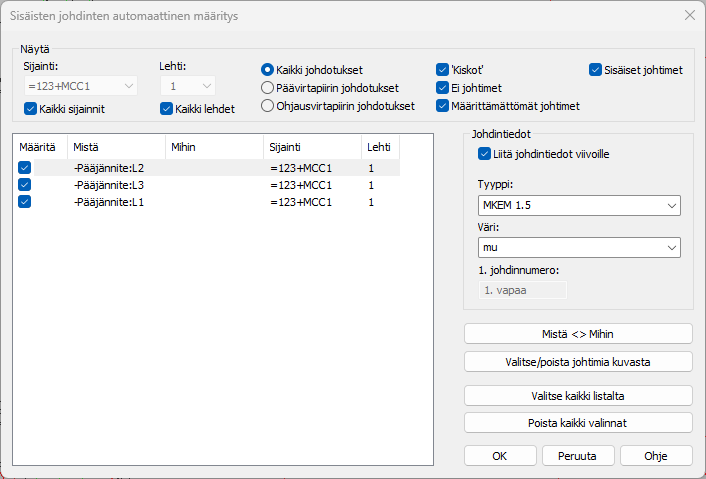

Voit avata määrittelytoiminnon myös valitsemalla viivat kuvasta, napsauttamalla hiiren kakkospainiketta ja valitsemalla Sisäisten johdotusten autom. määritys. Tällöin dialogissa näytetään vain ne johtimet, jotka kuvasta valittiin:
Muuten määrittelytoiminto toimii samoin kuin edellä on kuvattu.
