Merkitse kaapeli ja sen johtimet

Schematics-välilehti > Merkinnät-ryhmä > Kaapeli-valikko > Kaapelin ja sen johtimien merkintä

Tällä toiminnolla voit luoda kaapelin ja kirjata kaapelin ja sen johtimien tiedot kuvaan. Kaapelin johtimet myös kytketään, joten voit luoda kaapelin kytkentätaulukon.

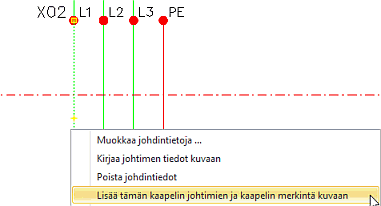

Kaapelin ja sen johtimien merkinnän saa lisättyä kuvaan myös kaapelin johtimen kontekstivalikosta.

Katso videoesimerkki YouTube-kanavaltamme.

Toimi näin:

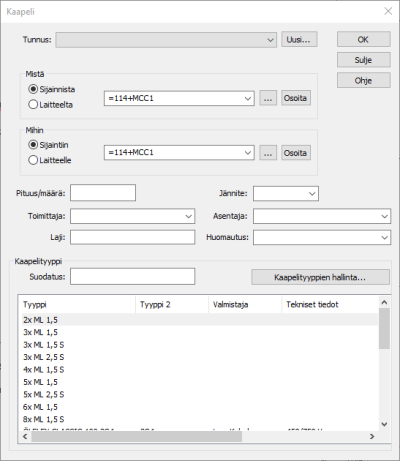

  1. Piirrä kaapelin viiva johtimien poikki osoittamalla ensin ensimmäinen ja sitten toinen piste. Kaapeli-dialogi avautuu.

  2. Täytä kaapelin tiedot. Toiminto lukee Mistä- ja Mihin-tiedot kuvasta. Tarvittaessa voit osoittaa ne kuvasta tunnusta osoittamalla (esim. sähköpositio =123+MCC1 piirustuspohjasta).

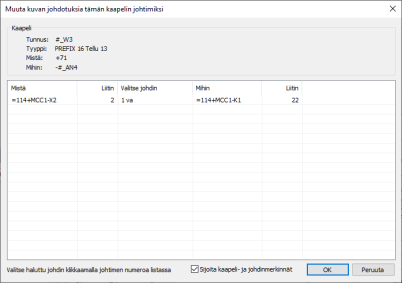

  3. Napsauta OK-painiketta. Muuta kuvan johdotuksia tämän kaapelin johtimiksi  -dialogi avautuu.

    Valitse johdin -alasvetovalikosta näkyy, onko johtimella esiintymiä kuvassa.

    Toiminto tarkistaa johtimien ja pinnien signaalitiedot: jos valitun johdotuksen jommankumman pään pinnin signaalitieto on sama kuin johtimen signaalitieto, nämä yhdistetään automaattisesti.

  1. Valitse tarvittaessa johdin listalta, ja napsauta OK-painiketta.

  2. Osoita kaapelimerkinnän päätepiste.

Voit aloittaa toiminnon myös Johdotukset-projektipuusta napsauttamalla Kaapelit-noodia hiiren kakkospainikkeella ja valitsemalla Yhdistä ja merkitse kaapeli ja sen johtimet. Tällöin toiminto suoritetaan kuitenkin edellä poiketusta siten, että ensin annetaan kaapelin tiedot ja sitten vasta piirretään kaapeli.
