Tallenna omia symboleita

Single-line-välilehti > Laitteet-ryhmä >  Symbolit-valikko > Tallenna oma symboli

Tällä toiminnolla voit luoda omia single-line-symboleitasi.

Voit räjäyttää olemassa olevan symbolin ja käyttää sitä oman symbolisi pohjana. Tämä on myös helppo tapa saada symbolillesi valmiita attribuutteja. Voit kopioida ja muokata attribuutteja omaan symboliisi sopiviksi.

Toimi näin:

  1. Valitse elementit, joista symboli muodostetaan. Voit valita symbolin myös valikosta painamalla Enteriä.

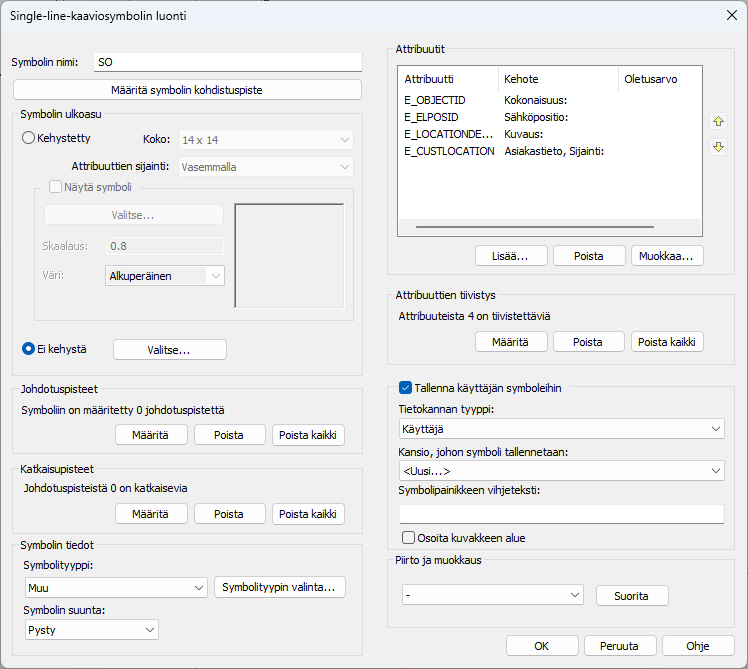

  2. Osoita symbolin kohdistuspiste. Symbolin tallennus  -dialogi avautuu.

  3. Määritä symbolin tiedot:

    • Symbolin nimi – Anna tallennettavalle symbolille nimi. Toiminto tarjoaa symbolin nimen alkuun SO-liitettä, mutta voit määrittää haluamasi nimen.

    • Määritä symbolin kohdistuspiste – Määritä symbolin kohdistuspiste (= sijoituspiste).

    • Symbolin ulkoasu – Symboli voi olla kehystetty tai kehystämätön. Oletusarvoisesti ulkoasumääritys on Ei kehystä.

      • Kehystetty – Objektit, jotka valitsit toiminnon aloitettuasi, lisätään kehyssymboliin.

        • Kehyksen jokaisen sivun keskellä on johdotuspiste. Ylhäällä ja alhaalla olevat johdotuspisteet muodostavat katkaisuparin, samoin kuin vasemmalla ja oikealla olevat.

        • Kohdistuspiste on ylimmän johdotuspisteen kohdalla.

        • Voit sijoittaa attribuutit kehyksen sisälle tai sen vasemmalle, oikealle, ylä- tai alapuolelle. Vakioattribuutit siirretään automaattisesti. Tunnusattribuutit ovat automaattisesti tiivistyviä.

        • Jos valitset Näytä symboli  -vaihtoehdon, näet alussa valitsemasi symbolin esikatselukuvan. Lisäksi voit Valitse-painikkeella korvata valitsemasi objektit valitsemalla symbolin kuvasta tai Symbolin valinta  -dialogissa (katso Symbolin valinta).

          Tällöin alussa valitsemasi objektit poistetaan ja tässä valitsemasi lisätään kehyksen sisään.

          Symbolin valinta  -dialogissa näytetään oletusarvoisesti kuvatyypin mukaiset symbolit, mutta voit valita Tasopiirustus-kuvatyypin Electrical-symbolit-alasvetovalikosta.

      • Ei kehystä – Valitse-painikkeella voit korvata alussa valitsemasi objektit valitsemalla symbolin kuvasta tai Symbolin valinta  -dialogissa (katso Symbolin valinta). Symbolin valinta  -dialogissa näytetään oletusarvoisesti kuvatyypin mukaiset symbolit, mutta voit tarvittaessa valita Tasopiirustus-kuvatyypin Electrical-symbolit-alasvetovalikosta. Alussa valitsemasi objektit poistetaan.

    • Johdotuspisteet – Tässä osiossa näkyy symbolille määritettyjen johdotuspisteiden määrä. Symbolien tulee sisältää vähintään yksi johdotuspiste, joka kuvaa pistettä, johon symboliin tuleva johdin tai kaapeli kytketään (vrt. oikean laitteen liitin). Tämän takia on tärkeää, että viivat (johtimet ja kaapelit) kytketään johdotuspisteisiin.

      • Määritä: Osoita ensin piste, johon haluat piirtää johdotuksen eli johdotuspisteen sijainti. Osoita sitten liittimen numeron attribuutti, jonka johdotuspiste tämä on eli mistä attribuutista johtimen kytkentätieto luetaan.

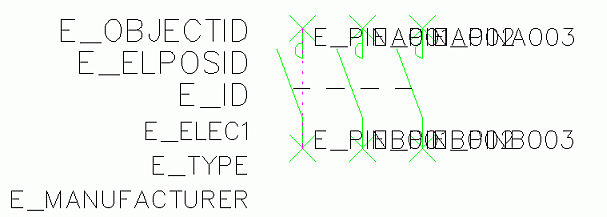

      • Poista – Osoita symbolista poistettava johdotuspiste. Johdotuspisteen poisto poistaa myös siihen liittyvät katkaisupisteet. Johdotuspisteet on merkitty rastilla.

      • Poista kaikki – Poista kaikki symboliin määritetyt johdotuspisteet.

    • Katkaisupisteet – Tässä osiossa näkyy symbolille määritettyjen katkaisevien johdotuspisteiden määrä. Katkaisupisteet muodostuvat johdotuspisteparista; katkaisevat johdotuspisteet muodostavat johdotuspisteparin, jonka alta viivat/johtimet katkaistaan, kun symboli sijoitetaan kuvaan.

      • Määritä:

        1. Osoita 1. johdotuspiste, joka määrittää leikkauslinjan: Osoita johdotuspisteparin 1. johdotuspiste (= rasti).

        2. Osoita 2. johdotuspiste, joka määrittää leikkauslinjan: Osoita johdotuspisteparin 2. johdotuspiste (= rasti).

        3. Toiminto pyytää osoittamaan seuraavan johdotuspisteparin ja merkitsee kuvaan ensimmäisen leikkauslinjan punaisella katkoviivalla.

      • Poista – Osoita symbolista poistettava katkaisupistepari. Johdotuspisteet on merkitty rastilla sekä niiden yhteys katkoviivalla.

      • Poista kaikki – Poistaa kaikki katkaisupistemääritykset symbolin johdotuspisteistä.

    • Symbolin tiedot

      • Symbolityyppi on tärkeä tieto, jotta sovelluksen toiminnot tunnistavat, millaisesta sähkösymbolista on kyse.

      • Symbolityyppi on oletusarvoisesti Muu ja alityyppi Single-line-kaavion symboli.

      • Jos valitsit symbolin, symbolityyppi asetetaan sen mukaisesti ja alityypiksi asetetaan Single-line-kaavion symboli.

      • Symbolityyppiä ei laiteta E_ID-attribuuttiin.

      • Valitse symbolin suunnaksi Pysty tai Vaaka.

      • Symbolityypin valinta -painikkeella voit valita useita alityyppejä.

    • Attribuutit – Voit lisätä, poistaa ja muokata attribuutteja. Jokaiselta symbolilta täytyy löytyä vähintään E_ID-attribuutti (Tunnus).

      • Lisää – Lisää attribuutti symbolille: valitse attribuutti ja syötä mahdollinen oletusarvo, ja osoita sitten attribuutin sijoituspiste.

      • Poista – Poista listasta valitsemasi attribuutti.

      • Muokkaa – Muokkaa attribuutin ominaisuuksia. Nuolipainikkeilla voit muokata attribuuttien järjestystä symbolissa.

    • Attribuuttien tiivistys – Jos symbolissa on useita päällekkäisiä attribuutteja, tyhjien attribuuttien aiheuttamat välit voidaan tiivistää pois.

    • Tallenna käyttäjän symboleihin

      • Tietokantatyyppi – Valitse, tallennetaanko symboli käyttäjän symboleihin vai jaettuun tietokantaan.

      • Kansio, johon symboli tallennetaan – Valitse tallennuskansio alasvetovalikosta tai luo uusi kansio valitsemalla Uusi. Kansioita voi hallita Symbolit-ikkunassa. Lisäksi symbolit tallennetaan kuvatyypin mukaiseen oletuskuvakevalikkoon.

      • Symbolipainikkeen vihjeteksti – Määritä vihjeteksti, joka näytetään, kun hiiren osoitin on symbolipainikkeen päällä.

      • Osoita kuvakkeen alue – Osoita symbolipainikkeessa näytettävä kuva.

    • Piirto ja muokkaus – Symbolin grafiikalle voidaan tehdä yksinkertaisia muokkauksia valitsemalla toiminto alasvetovalikosta ja painamalla Suorita. Kun tarvittava muutos on suoritettu, palataan automaattisesti takaisin oman symbolin tallennukseen.

  4. Napsauta OK-painiketta.

Ohjelma tallentaa symbolin omaan symbolivalikkoosi. Sijoita symboli kuvaan näin:

  1. Valitse Symbolit-valikosta Omat symbolit. Kuvakevalikko avautuu.

  2. Sijoita haluamasi symboli kuvaan kaksoisnapsauttamalla sitä ja osoittamalla kuvasta sijoituskohta.

  3. Lopeta symbolien sijoittaminen painamalla Esc-näppäintä.
