Mallikaavioiden tallennus

Schematics-sovellus > Schematics-välilehti > Kaaviot-ryhmä > Mallikaaviot

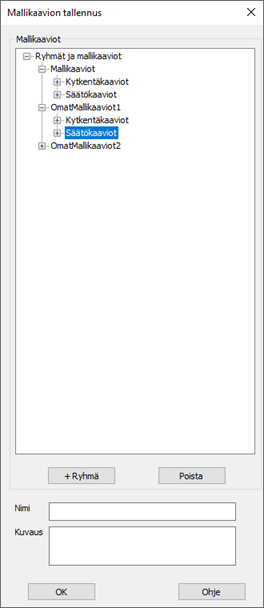

Mallikaavion voi tallentaa mistä tahansa kaaviosta. Toiminto kysyy ensin ryhmää, johon mallikaavio tallennetaan. Tässä vaiheessa voidaan myös luoda uusi kansio +KANSIO napilla tai ryhmä +RYHMÄ napilla. Kun ryhmä on valittuna, annetaan mallikaaviolle nimi sekä kuvaus.

Toiminnon lopuksi avataan Mallikaavioiden hallinta -ikkuna, jossa niin mallikaavion tallennuspaikkaa kuin nimeä ja kuvaustakin voidaan muokata. Lisäksi Mallikaavioiden hallinta -toiminnolla mallikaavioita voidaan muokata myös myöhemmin.

Ohjelman mukana tulee muutamia säätö- ja kytkentäkaavioita, jotka ovat tallennettuna C:\ProgramData\Kymdata\CADS 18\Hepac\LVIAset\Mallikaaviot  -kansioon kirjoitussuojattuna. Näistä kaavioista tai mistä tahansa kaaviokuvasta voidaan lähteä muokkaamaan omia mallikaavioita, jotka tallennetaan itse määritettävään kansioon. Tämä kansio voi olla myös palvelimella, jolloin samat mallikaaviot ovat kaikkien työntekijöiden käytettävissä.

Huom! Uusia kansioita voi ottaa käyttöön myös Mallikaavion tallennus -toiminnossa: Valitse Ryhmät ja mallikaaviot (listan ylin rivi), jolloin valittavana on +Kansio painike. Tällä painikkeella voidaan valita jo olemassa oleva kansio mistä tahansa sijainnista.

Mallikaavioista kannattaa tehdä omat kansiot säätö- ja kytkentäkaavioille. Ja muutenkin jaotella kaavioita aihealueittain omiin ryhmiin, jolloin mallikaavioiden hyödyntäminen suunnittelussa on nopeampaa ja tehokkaampaa.

Mallikaavioista tallennaan myös niiden rajat. Mallikaavio voi siis olla minkä kokoinen kaavio tahansa. Mallikaavion esikatselussa näytetään tallennushetkellä aktiivinen sivu sekä pienempänä 5 seuraavaa sivua. Kaavion kokonaissivumäärä näkyy esikatselussa.
