Laitetietojen lisäys

Schematics-sovellus > Toiminnot-välilehti > Piirrä-ryhmä > Positio ja laitetiedot

Laitteiden tiedot syötetään kaaviokuvan laitteille.

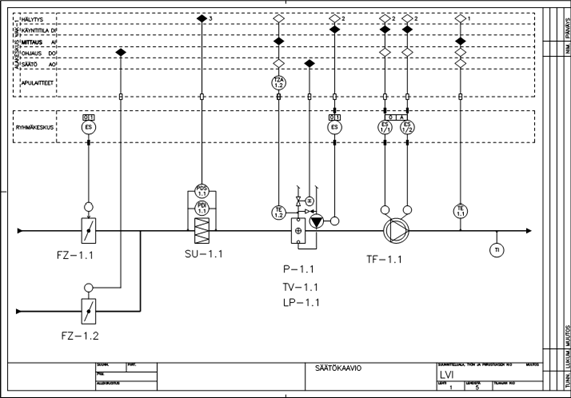

1. Lisää Toiminnot-välilehdeltä Piirrä-ryhmästä Positio ja laitetiedot -toiminnolla positiot Suodatinvahdille (PDS-1.1, PDI-1.1) ja lämmityspatterin Lämpötila-anturille (TE-1.2).

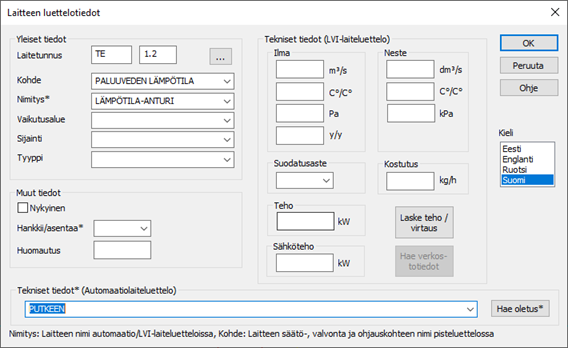

2. Täydennä samalla toiminnolla kohdetiedot seuraavasti:

   • Pelti FZ-1.1: ULKOILMAPELTI

   • Suodatin SU-1.1: SUODATIN

   • Lämpöpatterille LP-1.1: LÄMMITYSPATTERI

   • Puhallin TF-1.1: TULOILMAPUHALLIN

   • TE-1.1: TULOILMAN LÄMPÖTILA

   • TE-1.2: PALUUVEDEN LÄMPÖTILA
