Kanaviston piirto jatkuu

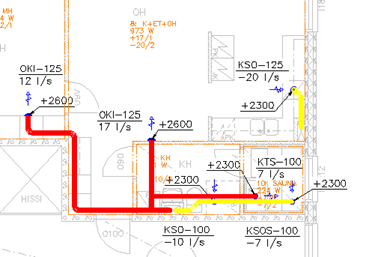

  1. Piirretään asuntoon poistoilmakanavisto seuraavan kuvan mukaisesti. Keittiön poistoilmalaite viedään vesikatolle keittiön nurkan hormissa ja Sauna ja KH samassa hormissa tulokanavan kanssa.

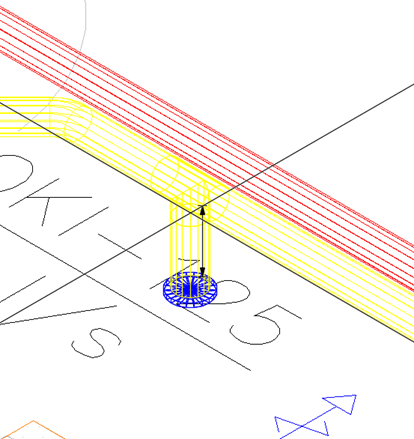

  2. Pesuhuoneen poistoventtiili voidaan liittää vinonäkymässä piirtäen yläpuolella menevään kanavaan. Valitaan päätelaite, jatketaan kanavanpiirtoa plus -merkistä ja hyväksytään koroksi päätelaitteen korko. Vaihdetaan piirtosuunta Tab -näppäimellä (Tabulointi), jolloin piirto suunta vaihtaa z-suuntaiseksi. Klikataan päätelaitteen yläpuolella olevaa kanavaa. Liitos tehdään Kanavan piirto -ikkunan valinnalla (t-kappale/kaulus):

Huom! Jos päätelaite lisätään kuvaan vasta runkokanavan piirron jälkeen voidaan päätelaite liittää suoraan kanavan alle. Eli kun päätelaite sijoitetaan runkokanavan alapuolelle, liitetään se automaattisesti yläpuolella olevaan runkolinjaan.

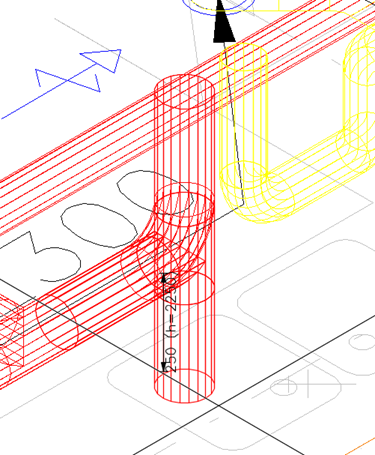

  1. Muokataan nousuihin vielä tulpatut alapäät. Vinonäkymässä voidaan jatkaa käyrästä alaspäin valitsemalla käyrä ja jatkamalla plus -merkistä. Vaihdetaan saman tien piirtosuunta z-suuntaiseksi Tab -näppäimella ja piirretään nousu haluttuun korkoon:

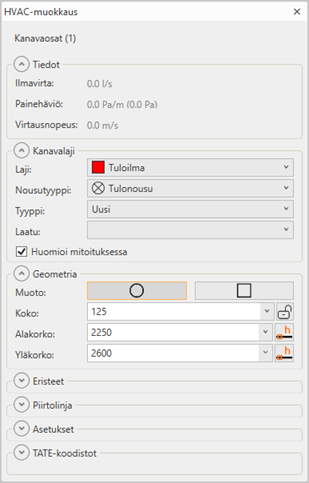

  2. Nousun korkoja voi vielä muokata valitsemalla piirretyn nousun ja Ominaisuudet ikkunassa muuttamalla valitun kanavan alakorkoa:

  3. Ennen mitoitusta lisätään vielä tulppa nousun alapäähän. Valitaan vinonäkymässä nousu ja hiiren oikealla avautuvasta listasta valitaan Lisää tulppa.
