Osien mitoittaminen

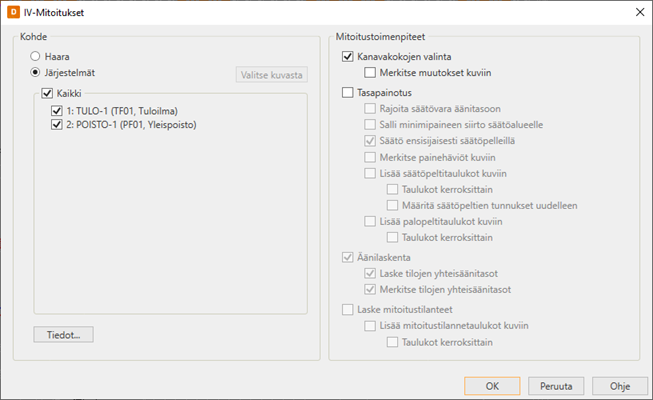

  1. Nyt voidaan mitoittaa molemmat verkostot samanaikaisesti.

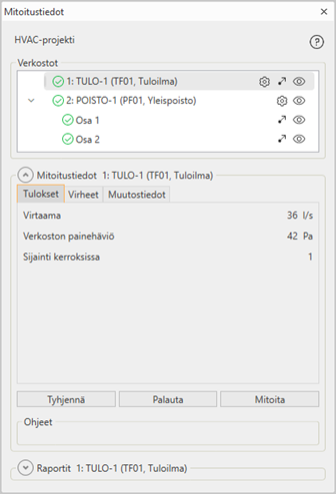

  1. Poistoilman verkosto  on vielä kahdessa osassa. Korosta (silmän kuva) -toiminnolla voidaan korostaa kuvasta valittu mitoituksen osa.
  2. Piirretään ja mitoitetaan seuraavaksi vasemmanpuoleiseen asuntoon tulo- ja poistoilmakanavisto. Kanavat voidaan piirtää samankokoisina, sillä mitoitus huolehtii myöhemmin kanavakokojenvalinnasta.

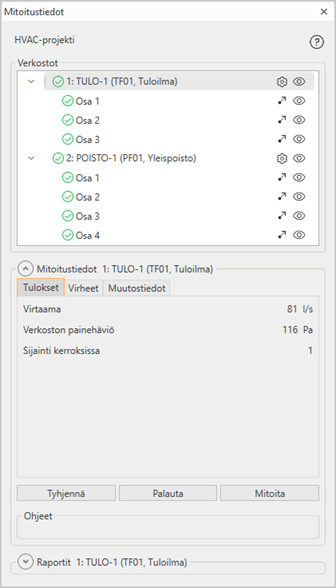

  3. Mitoitustuloksissa näkyy, että tuloverkosto on kolmessa osassa ja poisto neljässä osassa.

Huom! Painamalla F5  ja osoittamalla kuvasta kanavan osaa, voidaan tarkastella osan tietoja. Tai ottamalla HVAC-asetuksissa  inforuutu käyttöön, nähdään kanavan osan tiedot viemällä hiiren kursori kyseisen osan päälle hetkeksi.
