Kanavien kopiointi kerroksesta toiseen

Kun talossa on täysin samanlaisia kerroksia, voidaan piirrettyjä kanavia päätelaitteineen kopioida kerroksesta toiseen.

Tiloja ja läpinousuja ei tässä esimerkissä kopioida toiseen kerrokseen (tilat on jo aiemmin kopioitu ja nousut viety).

Tilojen taso sammuu. Kopiointiin tehtävä valinta on nyt helpompi tehdä.

Käynnistetään kopiointi leikepöydälle painamalla näppäimistöstä Ctrl + C. Näytetään hiirellä ikkuna koko kuvan yli siten, että kuvassa näkyvät kaikki elementit tulevat valituiksi.
Poistetaan kaikki läpinousukanavat ja läpinousuihin liittyvä T-kappaleet/kaulukset valinnasta klikkaamalla osia hiiren vasemmalla painikkeella.

Valittuina olevat osat näkyvät pisteviivalla.

Kun kaikki nousut ja niiden liitoskappaleet on poistettu valinnasta, hyväksytään valitut painamalla hiiren oikean puoleista painiketta.

Komentorivillä kysytään kohdistuspistettä.

Asetetaan kohdistuspisteeksi näppäimistöltä 0,0,0 ja painetaan Enter. Elementit ovat nyt kopioitu leikepöydälle.
Siirrytään 2. kerroksen kuvaan.
Liitetään elementit leikepöydältä painamalla näppäimistöstä Ctrl + V. Sijoituspisteeksi asetetaan 0,0,0 ja painetaan Enter. Hyväksytään kokokerroin 1 ja kulma 0 painamalla kaksi kertaa Enteriä.

Huom! Hiiren oikean puoleinen painike ja Enter näppäimistöltä ovat sama asia.

Liitetään vaakakanavat nousuihin:

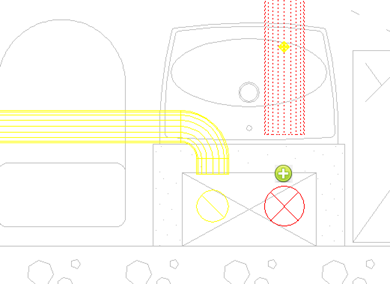

Valitaan liitettävä kanava hiiren vasemmalla painikkeella ja jatketaan kanavan piirtoa plus -merkistä.

Osoitetaan kanavapiste liityttävään nousuun. Liitos tehdään Kanavan piirto -ikkunan liitostapa -asetuksen mukaisesti.
Liitetään kaikki avoimet kanavat samalla tekniikalla nousuihin.

Nyt kaikki kopioidut kanavistot on yhdistetty aiemmin mitoitettuun verkostoon.

Mitoitetaan jälleen kaikki järjestelmät tai painetaan Mitoitustulokset ikkunasta Mitoita-nappia.
Palauta -napilla voi tarvittaessa peruuttaa edellisen mitoituksen.
