Piirin mitoitus

Piirien mitoitus kannattaa aloittaa pahimmasta piiristä. Koska 2. kerroksessa on enemmän lämpöhäviöitä(yläpohja) etsitään piiriä 2.kerroksen kuvasta.

Pahin piiri löytyy tilasta, jossa tarvitaan eniten W/m². Myös lattian pintamateriaali vaikuttaa luovutustehoon merkittävästi. Esim. parketille 50W/m² on paljon kun klinkkerille se on vähän, maksimi luovutustehoon nähden. Harjoitustyön lattian pintamateriaalit ovat märkätiloissa klinkkeri 10mm ja muissa tiloissa parketti 8mm.

Tehdään projektista lämpöhäviöraportti:

  1. Käynnistetään Tilat -välilehdeltä -Lämpöhäviöluettelo, kerrosmääritysvalionnan mukaan, suppea raportti.

Toiminto käy projektin kaikki kuvat läpi ja lämpöhäviöluettelo avautuu näytölle.

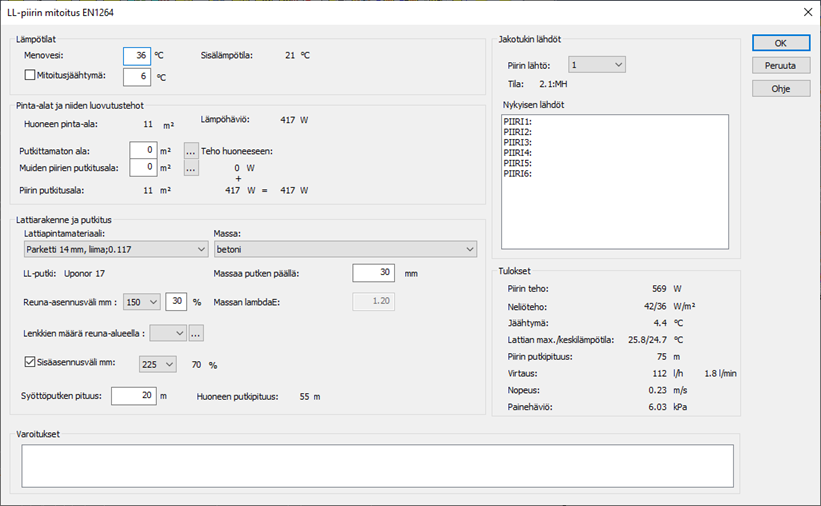

2. kerroksen MH:n (AS3_1, vasen yläkulma) lämpöhäviö on 37,9 W/m² ja pintamateriaali parketti. Kokeillaan millaisella menoveden lämpötilalla mitoitus onnistuu:

  1. Putkimitoitus työkaluriviltä käynnistetään   Lattialämmitysmitoitus. Osoitetaan kyseistä tilaa.

  2. Piirin putkitus dialogista valitaan Putkia ei piirrettynä ja painetaan OK-nappia.

  3. Osoitetaan kuvasta kyseisen huoneiston LL-jakotukkia.

  4. Valitaan LL-piirin putkilaaduksi ja kooksi Uponor 17.

  5. Valitaan lattiarakenne ja laitetaan ruksi kohtaan Sisäasennusväli ja valitaan asennusvälit 150 ja 225.

  6. Arvioidaan tässä vaiheessa syöttöputkien pituudeksi 20m.

  7. Etsitään matalin menoveden lämpötila jolla teho saadaan ilman varoituksia.

Laskennan perusteella saavutetaan tarvittava teho 36 asteen menovedellä.

  1. Hyväksytään laskenta OK-napilla ja osoitetaan piirin mitoitus symbolien paikka kuvasta.

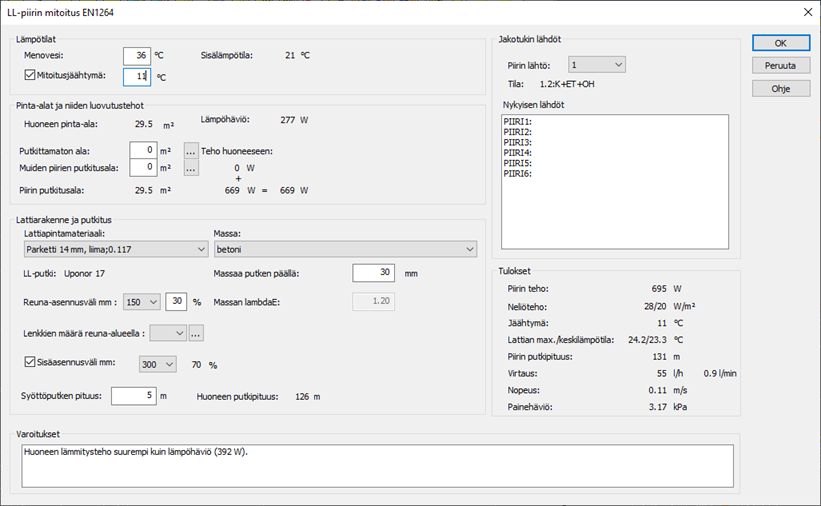

  2. Siirrytään 1. kerrokseen ja tehdään vastaava laskenta huoneeseen jossa W/m² on pienin. K+ET+OH:ssa on pieni 9,4 W/m².

  3. 150 reuna-asennusvälillä ja 300 sisäasennusvälillä virtaus menee laminaariseksi. Virtauksen ollessa laminaarinen ei lämmönluovutusta pystytä laskemaan.

  4. Lukitsemalla mitoitusjäähtymä ja hakemalla mitoitus jäähtymän suurin arvo, jolla virtaus ei ole laminaarinen, saadaan piirin virtaus laskettua.

Lämmitystehoa tulee tällöin enemmän kuin lämpöhäviötä.

Laittamalla piiriin huonetermostaatti, kompensoidaan isomman virtauksen aikaansaama ylimääräinen teho huoneessa.

  1. Hyväksytään laskenta OK-napilla ja osoitetaan piirin mitoitus symbolien paikka kuvasta.

Ennen piirien piirtämistä tulee selvittää kuinka monella piirillä ja minkälaisilla asennusväleillä lattialämmitys toteutuu. Näin menetellen säästytään ylimääräiseltä piirtämiseltä.

Huom! Lattialämmitys valmistajat käyttävät suunnittelussa raja-arvoja, joiden sisään piirien mitoitus tulee saada. Mm. piirin menoveden lämpötilalle, jäähtymälle, lattianlämpötilalle, virtaukselle ja painehäviölle on määritetty arvoja, joita ei saa ylittää. Menoveden lämpötilaa saadaan mahdollisesti laskettua tekemällä pahin piiri esim. kahdella piirillä.
