Piirien piirto

Lattialämmityspiirien piirtoon tapahtuu LL-putki -toiminnolla, joka löytyy Lattialämmitys -välilehdeltä.

  1. LL-putkien piirto -toiminnossa valitaan piirien putkille koroksi -40 ja tarkistetaan että LL-putkeksi ja kooksi on valittu sama putki mitä mitoituksessa käytettiin (esim. Uponor 17).

Piirretään ensimmäinen piiri 2. kerroksen 1 MH huoneeseen. Piirejä on helpoin piirtää ns. alueittain. Piirretään ko. huoneeseen samaan piiriin reuna- ja sisäalue.

  1. Valitaan piirto toiminnossa vaihtoehto Piirrä LL-putke valitulle alueelle.

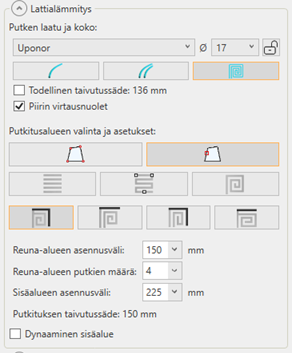

  2. Valitaan arvoiksi alla olevat tiedot.

  3. Osoitetaan tilasta reuna, jota pitkin putket tulevat tilaan.

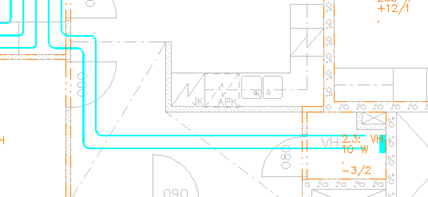

  4. Jatketaan piirin putkien piirtoa jakotukille, ( syöttöputket). Valitaan piirin putkien avoimet päät ja jatketaan piirtoa putkien yhteisestä plussa-gripistä.

  5. Lopuksi yhdistetään piirtämällä yksi putki kerrallaan jakotukin lähtöihin.

  1. Piirinpiirto -työkaluja apuna käyttäen piirretään kerrokseen kaikki piirit. Jos piiri on monimutkaisempi, piirretään se osissa ja 1-putkipiirrolla.

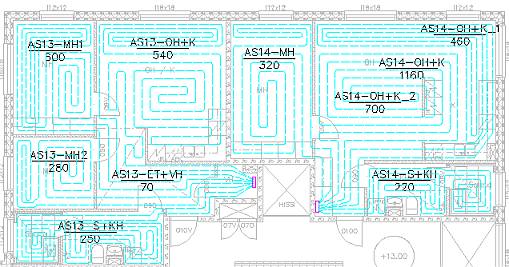

Piirit piirrettynä
