Putkien ja tilojen kopiointi toiseen kuvaan

Kopioidaan piirretyt putket ja tilat  2kerrokseen. Vain LL-putket, jakotukit ja tilat voidaan kopioida. Piirin mitoitussymboleita ei saa kopioida toiseen kerrokseen.

  1. Valitaan kuvasta alue-valinnalla kopiotavat tilat ja niiden sisällä olevat osat.

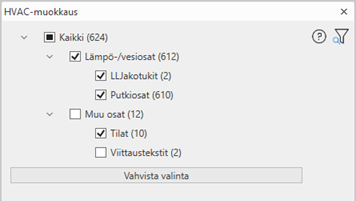

  2. HVAC-muokkaus -ikkunana suodatuksella voidaan valintaan ottaa vain putkiosat ja tilat:

  3. Vahvistetaan valinta ja käynnistetään leikepöydälle kopiointi painamalla CTRL + C. Valitaan LL-putket ja tilat vetämällä ikkuna piirrettyjen putkien yli. Kun kaikki LL-putket ja tilat ovat valittuina, painetaan hiiren oikean puoleista nappia.

  4. Kohdistuspisteeksi kirjoitetaan 0,0,0 näppäimistöltä ja painetaan enter.

  5. Siirrytään 2. kerroksen kuvaan ja painetaan CTRL + V. Kohdistuspisteeksi kirjoitetaan 0,0,0 näppäimistöltä ja painetaan enter. Hyväksytään kokokerroin 1 ja kulma 0 painamalla kaksi kertaa enter.
