Piirrettyjen piirien mitoitus

  1. Käynnistetään  ja osoitetaan piirin lämpöhäviöpankkia.

  2. Valitaan vaihtoehto piiri ja syöttöputket piirretty ja painetaan OK-nappia. Osoitetaan ko. piirin putkea jostakin kohdasta.

  3. Valitaan jakotukin piirin lähtö, jolle mitoitus tehdään.

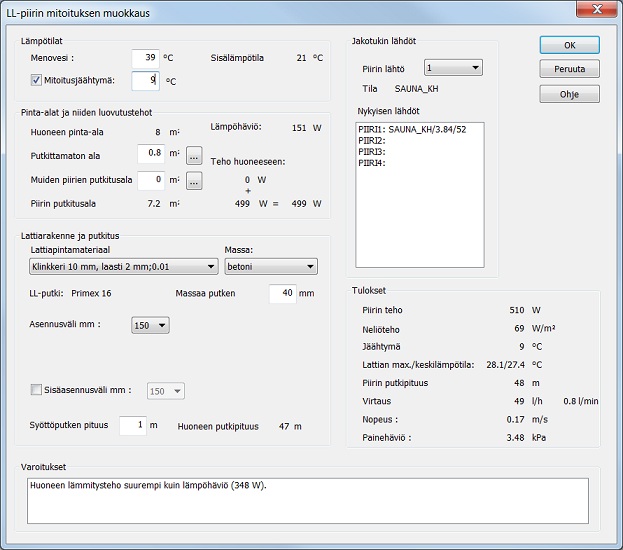

  4. Kun sopivat arvot on löydetty painetaan OK-nappia. Osoitetaan kuvasta tunnusympyröiden paikat.

Toiminto tunnistaa LL-putken ja laskee piirin mitan. Jos piiri ei ole yhtenäinen, tulee virheilmoitus ja katkoskohta näytetään näytöllä. Katkoskohta korjataan esim. Kanavien/putkien yhdistys -toiminnolla ja mitoitetaan uudelleen.

  1. Mitoitetaan jakotukeille kaikki piirit molempiin kerroksiin. Piiri kohtaisesti valitaan oikeat asennusvälit, lattiarakenne ja alat.

Menoveden lämpötila tulee pitää kaikissa piireissä samana. Lukitsemalla mitoitusjäähtymä, etsitään sopiva jäähtymän arvo, jolla piirin mitoitus onnistuu ilman, että virtaus menee laminaariseksi.

Tunnusympyröissä on mitoitustieto. Jos tunnusympyrät poistetaan kuvasta tulee ko. piiri mitoittaa uudelleen.

Aiemmin mitoitetut piirien tunnusympyrät voidaan poistaa ja mitoittaa piirit uudelleen piiri ja syöttöputket vaihtoehdolla. Näin saadaan mitoitukseen varmasti sama määrä putkea kuin kuvaan on piirretty.

Huom! Tunnusympyrät voidaan laittaa kuvassa mihin tahansa. Tarvittaessa tunnusympyrät voivat olla esim. tulostusalueen ulkopuolella.
