Ominaisuusryhmät

Layout-sovellus > HVAC-välilehti > IFC-ryhmä > Vienti

Tietomallien tietosisältöjen vakiointi onnistuu käyttämällä IFC-ominaisuusryhmien määrittelytiedostoja. Ohjelman asennuksen mukana tulee Rav3Pro hankkeen määrittelyjen mukainen määrittelytiedosto, RAVA IFC propertysetit ver x. Määrittelytiedostossa jokaiselle osalle on määritetty mitä osan tietoja IFC-malliin osalle viedään. Property sarakkeessa on määritetty mallissa ominaisuudelle käytetty nimi ja HVAC-property sarakkeessa on määritetty tätä nimeä vastaava ominaisuus HVAC-suunnitelmissa. Proepertyset sarakkeessa määritellään mallissa näytettvän Ominaisuusryhmän nimi.

Vinkki: Osien määrittely perustuu TATE-koodiston vakioituihin LVI-tuoteosien nimiin. Eli jos jollekin osalle ei mallissa ole oikeita ominaisuuksia, tarkista että osalla on oikea tuoteosa määriteltynä.

IFC-malleja luoda käyttämällä tätä asennuksen mukana tulevaa määrittelytiedostoa tai määrittelytiedostoja voi tehdä myös omia. Omat määrittelytiedostot tulee kopioida myös projektille, jolloin kaikilla projektin tekijöillä on samat määritykset käytössä.

Oman määrittelytiedoston luonti ja muokkaus

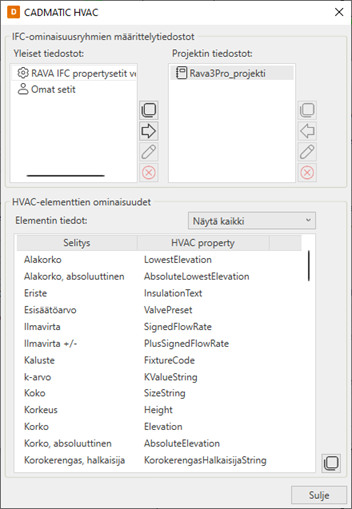

Määrittely tiedostoja voi kopioida, muokata ja poistaa IFC-vienti -toiminnosta avautuvassa dialogissa. Muokkauksesta aukeaa Excel tiedosto, jossa eri ominaisuusryhmien rasteja voidaan lisätä ja poistaa normaaleilla Excel-ohjelmiston toiminnoilla. Ominaisuusryhmiä voidaan muokata, poistaa sekä lisätä uusia. Riveihin voidaan kopioida tietoja taulukon muista ominaisuusryhmistä tai taulukkoon voidaan tuoda uusia tietoja HVAC-elementtien ominaisuudet -listasta.

Toimi näin:

  1. Käynnistä IFC-veinti toiminto.

  2. Kopioi RAVA IFC propertysetit ver x -tiedosto -painikkeella.

  3. Anna tiedostolle sopiva nimi ja muokkaa sitä -painikkeella.

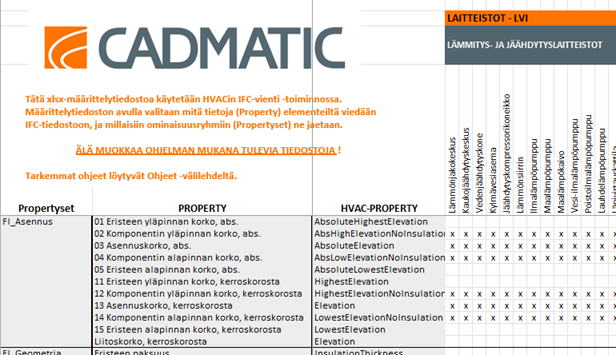

  4. Määrittelytiedosto aukeaa Excel-ohjelmistossa.

  5. Muokkaa taulukossa olevien Ominaisuusryhmien rastit sopivasti.

  6. Lisää uusi ominaisuusryhmä kirjoittamalla ensimmäisen tyhjän rivin Propertyset sarakkeeseen ominaisuusryhmän nimi.

  7. Lisää uusi ominaisuus saman rivin Property ja HVAC-property sarakkeisiin.

    1. Tiedot voi kopioida taulukon aiemmista riveistä.

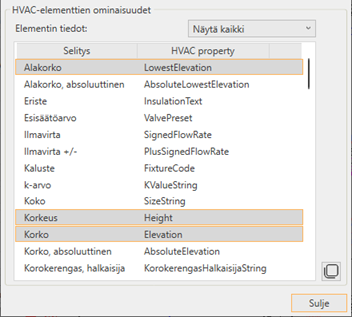

    2. Tiedot voi kopioida Ominaisuusryhmien muokkaus dialogista.

      1. Valitse Elementtien tiedot listasta sopivat ominaisuudet ja paina -painiketta :

      2. Palaa Excel-taulukkoon ja liitä kopioidut tiedot Property sarakkeeseen.

      3. Lisää rastit tietoihin, jotka viedään elementeille.

      4. Lopuksi tallenna ja sulje Excel-taulukko.

  8. Vie vielä uusi Ominaisuusryhmien määrittelytiedosto projektille -painikkeella.

Huom! Älä muokkaa suoraan määrittelytiedostoja esim. Resurssienhallinnasta, vaan aina toiminnon muokkauksien kautta.
