IFC-tallennus

Layout-sovellus > HVAC-välilehti > IFC-ryhmä > Vienti

IFC-tiedosto (='Industry Foundation Classes') on kansainvälisesti kehitettävä rakennusalan standardi tiedonsiirtoon erilaisten tietokonejärjestelmien kesken. Standardia kehittää IAI järjestö, joka tunnetaan nimellä buildingSMART. Tiedostomuotoa käytetään erityisesti tuotemalliperusteisessa rakennussuunnittelussa. Tiedosto koostuu erilaisten elementtien 3D-geometriasta sekä erilaisista tiedoista, mitä IFC:tä kirjoittava ohjelmisto elementeilleen kirjoittaa. Tämä tarkoittaa sitä, ettei IFC-tiedosto sovellu piirustusten siirtoon.

Suunnitteluohjelmistojen lisäksi on erilaisia mallien tarkasteluun tarkoitettuja ohjelmistoja, joilla voidaan tutkia suoraan yksittäisiä IFC-tiedostoja ja myös yhdistelemään useita tiedostoja ja tarkastelemaan suunnittelukokonaisuuksia.

IFC tallennus tallentaa yksittäisestä aktiivisesta kerroksesta tai projektiin määritetyistä kerroksista  IFC-tiedoston,  johon tallentuu 3D-malli valituista tekniikkalajeista (Lämpö/Jäähdytys, Lattialämmitys, Vesi/Viemäri, Ilmanvaihto, Muut putkistot, Reiät, Tilat). Tällä toiminnolla tehdyn (.ifc) tiedoston voi avata esim. Solibri Oy:n ohjelmilla ja hakea samaan kuvaan myös muiden järjestelmien IFC-tiedostoja.

Huom! IFC-tiedostoja voi myös tuoda Viitekuvat-ikkunan kautta CADMATIC ohjelmiston kuviin.

IFC-tiedostoon tallentuu kanavat ja niiden liitososat, päätelaitteet, iv-koneet, putket (suorat, kaaret ja splinit), putkivarusteet, patterit, reiät ja tilat sekä näillä osilla olevia tietoja.

Layout-sovellus > HVAC-välilehti > IFC-ryhmä > Tyypitä

IFC-tyypitä osa -toiminnoilla HVAC:n IFC-vienti osaa viedä myös esim. valmistajien toimittamia IV-konesymboleita IFC-malliin.

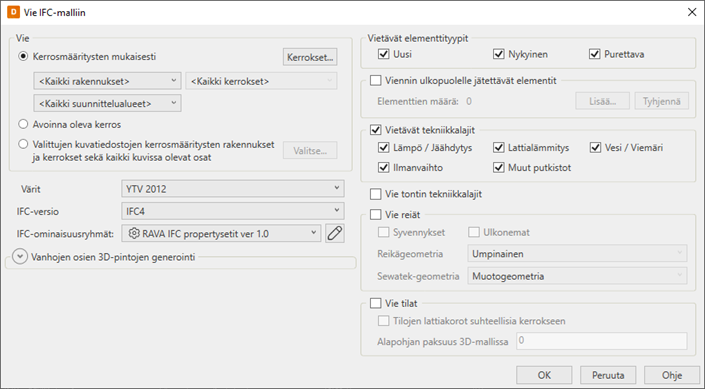

Tee IFC-malli.

Toimi näin:

  1. Valitse vietävät tiedostot. Tallennus tapahtuu joko yksittäisestä kerroksesta (joka on kerrosmäärittelyissä) tai projektin tietystä rakennuksesta tai koko projektin rakennuksista ja kerroksista samalla kertaa.

    1. IFC-nimet määritellään automaattisesti projektitiedoista.

      Tontti = K.osa/kylä / Kortteli/tila / Tontti/rn:o

      Rakennus = Rakennuskohteen nimi

    2. Kerrosmäärittelyissä näkyy tontin origo, joka  määritetään projektin alussa tilaajan toimesta. Jos lvi-tasokuvan luonnissa annetaan yhteiseksi kohdistuspisteeksi sovittu Rakennusorigo, on se silloin jo valmiiksi oikein kerrosmäärittelyissä.

    3. Kerrostiedot ja niiden korkeudet tallentuvat Ifc-tiedostoon kerrosmäärityksien ja niiden korkeuksien perusteella.

    4. Kerrokset...-painikkeella pääsee muokkaamaan kerrosasetuksia ja IFC-koordinaatteja.

  1. Valitse käytettävät värit. IFC-tiedoston värit voidaan määritellä YTV 2012 mukaisesti tai CADMATIC HVAC:n tasojen mukaisesti.

  2. Valitse IFC-mallin versio. IFC-versioksi voi valita IFC 2x3 (Coordination view version 1.0 mukainen), IFC 2x3 cv2.0 (Coordination view version 2.0 mukainen) tai IFC4.

  3. Valitse minkä mukaan ominaisuusryhmät määritellään. IFC-ominaisuusryhmät voi määritellä RAVA hankkeen mukaisiksi tai niitä voi muokata ja määrittää omia -painikkeella. Ominaisuusryhmien määritys tapahtuu Excel-taulukossa.

  4. Vanhoilla versioilla piirretyille putkille ja iv-kanaville 3D pinnat pitää tehdä ennen toimintoa tai toiminnon yhteydessä. Asetukset... napilla pääsee muokkaamaan 3D pintojen asetuksia.

  5. Valitse malliin vietävät elementtityypit (uusi/nykyinen/purettavat).

  6. Valitse kuvasta osat, joita ei haluta malliin mukaan. Tallennuksesta voidaan tällä toiminnolla tarvittaessa rajata osia pois (Viennin ulkopuolelle jätettävät elementit).

  7. Valitse malliin vietävät tekniikkalajit. Vietävät tekniikkalajit otsikon rastilla on helppo valita kaikki lajit tai poistaa kerralla valinta kaikilta lajeilta.

  8. Valitse viedäänko malliin tontin tekniikat (asemakuva kerrosasetuksissa), reikävaraukset tai tilat.

Huom! IFC-mallissa jokainen osa saa yksilöidyn tunnuksen guidin. Jos jostain syystä osilla on samoja guideja (esim, jos kuvia on kopoioitu IFC-mallin luonnin jälkeen),voidaan guidit tyhjentää kuvakohtaisesti NOLLAAIFCGUIDIT komennolla.
