Vesi- ja viemärikalustekanta
Layout-sovellus > Vesi ja viemäri-välilehti > Putkituotteet-ryhmä >
Vesikaluste-valikko > Vesikalustekanta
Suunnitteluprojekti käynnistyy vesi- ja viemärikalusteiden määrittämisellä kalustekantaan. Jokaiselle projektille luodaan oma kalustekanta: projektikanta, joka tallentuu projektihakemistoon project.cads tiedostoon.
Kalusteiden saamiseksi projektikantaan on kolme mahdollisuutta:
-
Lisätään uusi kaluste tuotekannasta Uusi...-painikkeella.
-
Valitaan Paketit välilehdeltä aiemmin määriteltyjä kalusteita.
-
Tuodaan kalusteita aiemmin tehdyn projektin kalustekannasta Tuo…-painikkeella.
Kaikissa tapauksissa projektikantaa voidaan muokata Muokkaa...,Kopioi..., Uusi... ja Poista...-painikkeilla.
Kalusteen lisäys projektikantaan

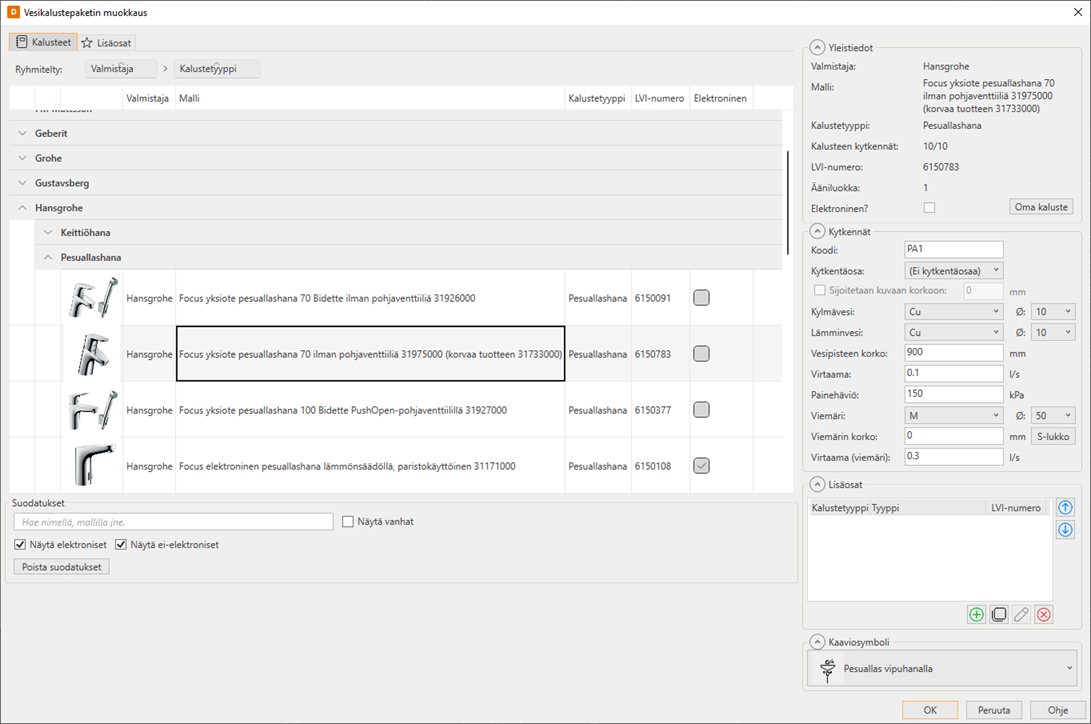

Kalusteen lisäys projektikantaan aloitetaan Uusi...-painikkeella.
Dialogin Kalusteet välilehdellä valitaan kalusteet. Ryhmittelyt -osioon voidaan raahata eri sarakkeita halutussa järjestyksessä, jolloin tuoteet ryhmitellään valintojen mukaisesti. Elektroniset kalusteet ja niihin kuuluvat lisäosat saadaan listaan näkyviin valitsemalla kohta Näytä elektroniset.
Näytä vanhat suodatuksella listaukseen saadaan näkyviin tuotannosta poistuneita kalusteita.
Kalusteelle määritetään aina koodi, joka oletuksena määräytyy valitun kalustetyypin mukaan. HVAC-asetuksien Kalustekoodit -kohdassa määritetään kullekin kalustetyypille oletus lyhenne.
Kalusteelle voidaan sijoituksen yhteydessä piirtää kytkentäosa (Hanakulmaliitin, pintakulmaliitin tai sulkuventtiili). Kytkentäosalle määritetään erillinen korko.
Kytkennät -kohdassa määritetään kalusteelta lähtevän putken laatu ja koko. Yleistiedot osion kalusteen kytkennät ovat valmistajan määrittämät kalusteen kytkentäkoot. Jos samaa kalustetta kytketään esim. kupari ja muoviputkella, kannattaa niistä tehdä erilliset kalusteet.
Vesipisteen korko, virtaama, painehäviö ja viemärin tiedot tulevat oletuksena tuotekannasta, ja ovat näin ollen valmistajien ilmoittamia tietoja. Näitä tietoja voi kuitenkin tarvittaessa muokata.

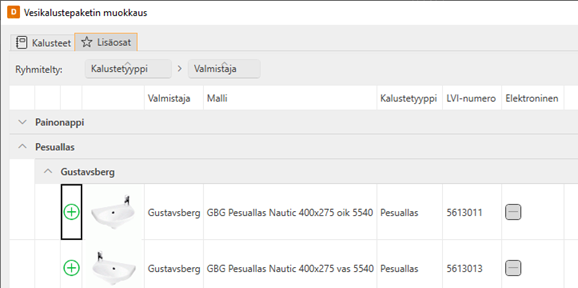

Mahdolliset lisäosat lisätään itse kalusteen valinnan jälkeen. Lisäosa lisätään Lisäosat -välilehdeltä Lisää lisäosa -painikkeella tai tuplaklikkaamalla riviä listassa.
Lisäosa lisätään lisäosat -listaukseen dialogin oikeassa alakulmassa. Lisäosat listaa voi muokata muuttamalla järjestystä nuolista tai poistamalla lisäosia
-painikkeella.
Huom! Ohjelman mukana tulevan tuotekantaan kuulumattomia kalusteita ja lisäosia voi myös vapaasti lisätä projektikantaan Oma kaluste ja Oma lisäosa -painikkeella.
Kalusteelle voidaan valita linjakaavioissa käytettävä kaaviosymboli.
Valmiita kalustepaketteja voi projektilta tallentaa käyttäjän omaan tietokantaan valitsemalla kaluste listasta hiiren oikealla painikkeella ja valitsemalla Kopioi paketiksi. Tallennetut kalustepaketit löytyvät jatkossa Paketit välilehdeltä ja ne ovat käytettävissä kaikissa projekteissa.
Paketit -välilehdellä olevia kalustepaketteja voi muokata vastaavasti kuin projektin kalusteitakin.
Kalusteen tietojen muokkaus
Olemassa olevan kalusteen tietoja voi muokata Muokkaa...-painikkeella.
Muokkauksessa kalusteen kaikkia tietokenttiä voi vapaasti muuttaa*. Kalusteen koodia ei voi vaihtaa samaksi jo olemassa olevan koodin kanssa. Vesimitoitus ei mitoita kytkentälinjoja, vaan ne saavat laadun ja koon suoraan kalusteen kytkentäkoosta. Jos kalusteen kytkentälinjat ovat muovia, tulee tiedot muuttaa muoviputken laaduksi ja kooksi kalusteen tiedoissa.
*Kytkentäkokoja ei saa lisätä eikä poistaa, vain olemassa olevia laatuja ja kokoja saa muuttaa. Koska mitoituksessa haetaan kalustekannasta kalusteen tiedot koodin, voi kalusteen tietoja vapaasti projektin edetessä muuttaa. Mitoituksessa kytkentälinja saa valitun laadun ja kytkentäkoon kalusteelta (asetus mitoitusasetuksissa). Jos kytkentälinja on liian pitkä, päivittyy linjan koko D1:n mukaisesti (asetus mitoitusasetuksissa). Jos kytkentälinjan laatuja / kokoja muutetaan, joudutaan verkosto mitoittamaan uudestaan painehäviön selville saamiseksi. Kalusteen painehäviön voi muuttaa. Painelaskennat käyvät aina hakemassa projektikannasta kalusteiden painehäviöt normivirtauksella.
