IV-mitoituksen asetukset
|

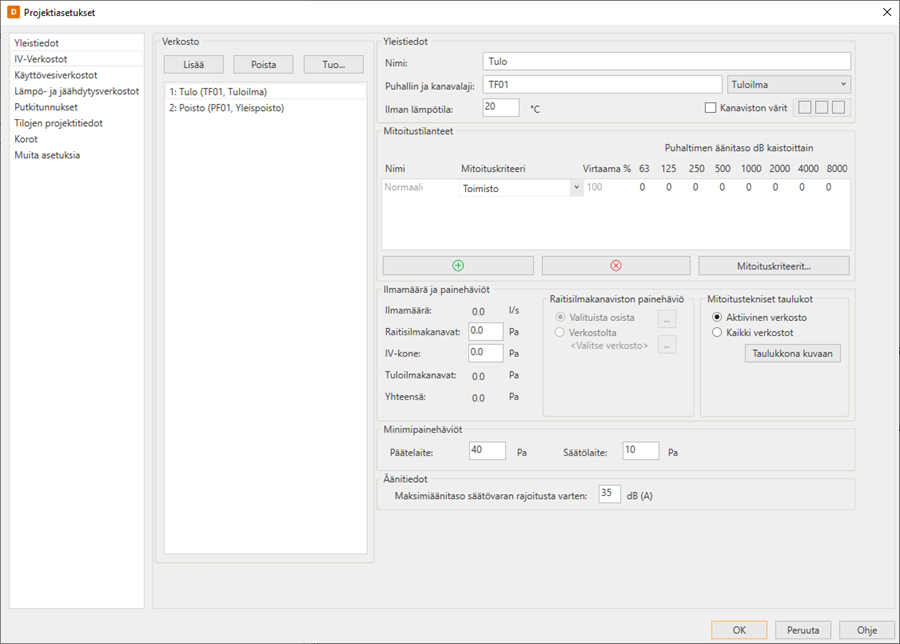

Layout-sovellus > Ilmanvaihto-välilehti > Mitoitus-ryhmä > Mitoitusasetukset |
Lisää -painikkeella lisätään uusia verkostoja. Verkosto tarkoittaa aina yhtä puhallinta.
Verkostolle määritetään vähintään nimi, puhallintunnus, kanavalaji ja mitoituskriteeri. Tarvittaessa verkostolle voidaan määrittää perusasetuksista poikkeavat värit.
Verkoston kanavalajeja ovat: TULO, YLEISPOISTO, LIKAINEN POISTO, VAARALLINEN LIKAINEN POISTO, JÄTEILMA ja ULKOILMA. Ilman lämpötila kohtaan asetetaan verkostossa kulkevan ilman lämpötila.
Mitoitustilanteet
Verkostolle voi määrittää useampia mitoitustilanteita. Varsinainen mitoitust ehdään oletuksena olevalla Normaali-tilanteella. Muilla mitoitustilanteilla ei muuteta verkostoa, vaan lasketaan kunkin osan ilmamäärät, nopeudet ja painehäviöt. Mitoitus-toiminnossa on mahdollista valita eri mitoitustilanteiden laskenta mukaan ja lisätä tarvittaessa tulostaulukko eri mitoitustilanteista.
Kullekin mitoitustilanteelle määritetään nimi, mitoituskriteeri ja virtaama% sekä tarvittaessa äänitiedot.
Mitoituskriteerejä voidaan määritellä useita samaan projektiin. Kaikkien projektin mitoituskriteerien hallinta tapahtuu Mitoituskriteerit... -painikkeella.
Puhaltimen äänitaso dB-kaistoittain annetaan puhallinvalmistajalta saatujen tietojen perusteella. Jos IV-kone on kokonaisuus, johon kuuluu äänenvaimennin, suodatin ym. laitteet, annetaan puhaltimen äänitaso IV-konekokonaisuuden jälkeen. Äänitasot tarvitsee syöttää vasta siinä vaiheessa suunnitelmaa, kun tehdään äänilaskenta.
Huom! Puhaltimen kaikkien kaistojen äänitiedot voidaan kopioida leikepöydälle kerralla valitsemalla äänitiedot hiirellä ja Ctrl+C. Ja liittää normaalisti Ctrl+V.
Ilmamäärä ja painehäviö
Ilmamäärä ja painehäviöt kohtaan voidaan määritellä IV-koneen ja raitisilma/jäteilmakanavan
painehäviö. Kun IV-koneen kokonaisilmamäärä on selvillä ja raitisilma/poistoilmakanava
on piirretty tai mitoitettu, voidaan raitisilma-/jäteilmakanavan osien painehäviöt laskea valituista osista tai hakea valitulta mitoitetulta verkostolta. Valituista osista
valinnalla voidaan
-painikkeella valita kuvasta raitisilmakanavan/jäteilmakanava osat, jolloin
ohjelma laskee niistä raitisilma/jäteilmakanavan painehäviön.
IV-koneen painehäviö (iv-koneen sisäinen painehäviö) annetaan, kun halutaan tarkastella koko verkoston painehäviötä puhaltimelle mukaan lukien iv-koneen osat.
Taulukkona kuvaan -painikkeella voidaan lisätä aktiiviseen kuvaan mitoitustekninen taulukko valitun verkoston tiedoista tai yhdellä kertaa kaikista projektin verkostoista.
Minimipainehäviöt
Minimipainehäviöt päätelaitteille ja säätölaitteille määritetään kohdassa minimipainehäviöt. Jos päätelaite on säädettävä, asetetaan painehäviöksi vähintään minipainehäviö. Säätämättömiin päätelaitteisiin asetus ei vaikuta. Säätölaitteet saavat painehäviöksi minimipainehäviön.
OK-painikkeella tai verkostoa vaihdettaessa tehdyt muutokset tallentuvat projektiin.
Tuo -painikkeella voidaan hakea iv-mitoitusasetuksia aiemmista tehdyistä projekteista. Toiminto tarkistaa, onko projektissa jo saman niminen asetus, jos on niin tuotu asetus nimetään _tuotu päätteiseksi.
