IV-mitoitus
|
Layout-sovellus > Ilmanvaihto-välilehti > Mitoitus-ryhmä > Mitoitus |
IV-verkosto voidaan mitoittaa IV-mitoitus toiminnolla, kun vähintään yksi päätelaite on liitetty kanavaan. Mitoittaa voi yhden haaran, yhden verkoston, valitut verkostot tai kaikki verkostot yhdellä kertaa. Mitoituksen edellytyksenä on, että verkoston osat on mallinnettu yhtenäisinä ja oikeissa koroissa.

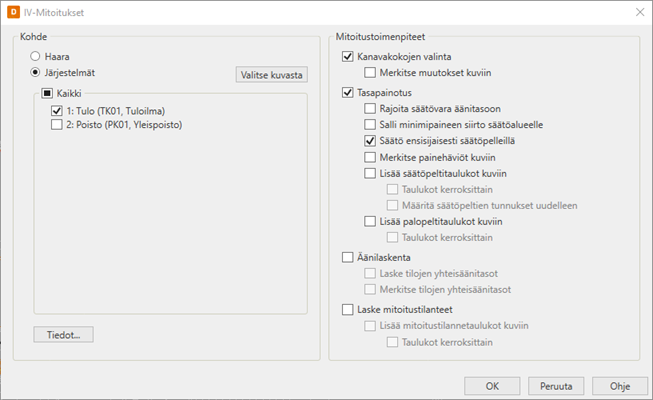

Valittavana on erilaisia mitoitustoimenpiteitä. Valitulle/valituille järjestelmille tai haaralle voidaan laskea virtaamat tai voidaan virtaamien laskennan lisäksi valita automaattisesti kanavien koot. Samalla voisaan myös tasapainottaa ja laskea äänitiedot. Huomiona se, että jos mitoitetaan vain osaa verkostosta ei tasapainotus ja äänilasketa vastaa koko verkoston mitoituksia.
Haara-mitoitus
Haara-mitoituksessa valitaan Haara -kohta mitoitus-dialogista ja valitaan mitoitustoimenpiteet. Mitoita-napin jälkeen toiminto pyytää valitsemaan kanavan tai nousun. Kuvasta valitaan kanava tai nousu, mihin asti halutaan haara mitoittaa. Toiminto päättelee verkoston rakenteen ja mitoittaa valitusta pisteestä päätelaitteille päin olevan verkoston osan.
Järjestelmän mitoitus
Järjestelmät -valinnalla voi valita listasta mitoitettavat verkostot. Kaikki -valinnalla saa helposti valittua kaikki verkostot tai poistaa valinnan kaikilta verkostoilta. Mitoitustoimenpiteinä voidaan valita pelkkä virtaamien laskenta (ei valintaa) tai myös kanavakokojen valinta. Ilman kanavakokojen valintaa kannattaa mitoittaa esimerkiksi silloin, jos kanavien koot on käsin määritetty oikeiksi jo mallinnusvaiheessa (esim. saneerauskohteen olemassa olevat kanavat). Mitoituksessa ohjelma käy kerrosmäärittelyissä määritetyt kuvat läpi, laskee virtaamat ja valitsee kanaville mitoituskriteerien mukaiset kanavakoot.
Huom! Mitoitus voidaan suorittaa missä vaiheessa verkoston suunnittelua tahansa. Verkosto voi siis muodostua esimerkiksi useasta osasta. Tuloksissä näkyy onko verkosto yhtenäinen vai jakaantunut useaan osaan.
Merkitse muutokset kuviin
Merkitse muutokset kuviin -valinnalla nähdään tähdellä merkittynä mitoituksen muuttamat osat:

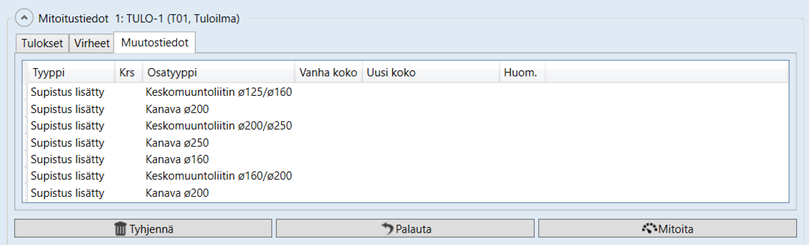

Ilmoitukset osiossa nähdään aina mitoituksen jälkeen mitoituksessa muuttuneet osat listattuna Muutostiedot-valinnalla.
Mitoitustulokset

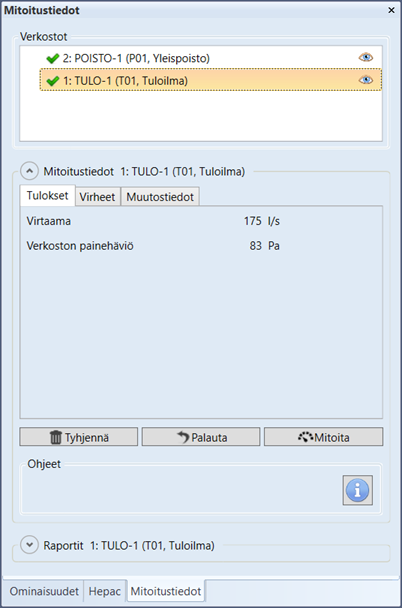

Mitoituksen jälkeen tulokset esitetään Mitoitustiedot ikkunassa. Tuloksissa esitetään mitoitettujen verkostojen/haaran tiedot sekä tulokset, virtaama, verkoston sijainti ja muutoksien määrä.
Verkostot -osiossa voidaan valita tarkasteltava verkosto tai verkoston osa. Valitun verkoston tai verkoston osan tulokset ja ilmoitukset näkyvät omissa osioissaan Mitoitustiedot -ikkunassa. Korosta painikkeella verkoston osat korostetaan kuvasta.
Mitoitustiedot -osiossa näytetään mahdolliset virheet, varoitukset ja muutostiedot.
Ohjeet osiossa on valitun virheen/varoituksen korjauksen ohjeistusta. Valitsemalla virheen tai varoituksen Ilmoitukset listalta, zoomataan automaattisesti kyseiseen kohtaan kuvassa.
Palauta-painikkeella voidaan palauttaa kaikki projektin kuvat tilanteeseen ennen mitoitusta.
Mitoita-painikkeella voidaan toistaa mitoitus viimeksi valituilla asetuksilla.
:
