Tulostus tulostustilasta
|

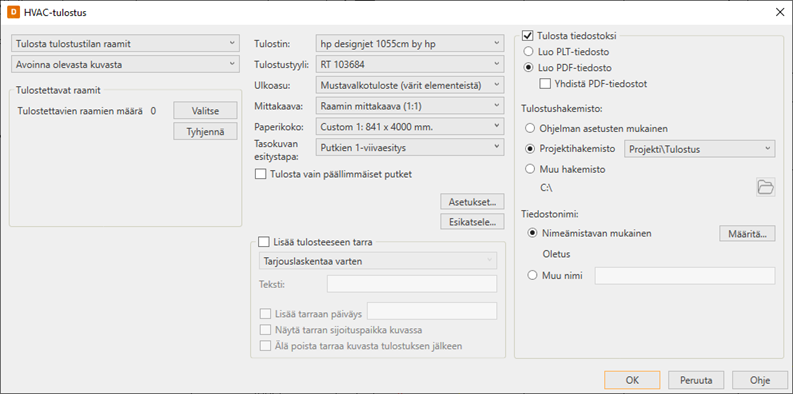

Layout-sovellus > HVAC-välilehti > Tulostus-ryhmä > HVAC-tulostus |
HVAC-tulostus -toiminnolla tulostetaan joko avattuna olevasta kuvasta tulostustilan valitut piirustusraamit tai valituista tiedostoista kaikki tulostustilojen piirustusraamit.
Toiminnossa valitaan Valitse-painikkeella ne piirustusraamit, jotka halutaan tulostaa. Toiminto osaa suodattaa pois ylimääräiset elementit: Jos haluaa tulostaa kaikki arkit, voi valita kuvasta alueella kaikki elementit -> valinta on nopeampaa.
Tulostukset tapahtuvat tulostustilan raamien perusteella. Kuvan rajoilla ei ole merkitystä tulostukseen. Kuvasta etsitään raamit ja katsotaan niiden ARKKIKOKOTIETO-attribuuteista raamien koot, jotka määräävät tulostusalueet. Tulostus tulostustilasta tapahtuu aina 1:1 mittakaavassa (Raamin mittakaava -vaihtoehto).
Näyttöikkunoiden päivitys
|
|
Layout-sovellus > HVAC-välilehti > Tulostus-ryhmä > Näyttöikkunoiden päivitys |
Näyttöikkunoiden päivitys -toiminnolla voidaan päivittää tulostustilan raamien näyttöikkunat näyttöikkunoiden asetusryhmien mukaisesti. Tulostus toiminto tekee tämän aina, mutta tällä toiminnolla päivitys voidaan tehdä tarvittaessa myös ilman tulostusta.
Huom! Näyttöikkunalle määrätään asetusryhmä, joka siitä tulostetaan. HVAC-tulostus -toiminto tekee ennen tulostusta näyttöikkunalle asetusryhmän mukaisesti tasojen sulatuksen/jäädytyksen.
