Merkinnät
Building-sovellus > Building-välilehti > Projekti-ryhmä >
Asetukset-toiminto > Merkinnät -välilehti

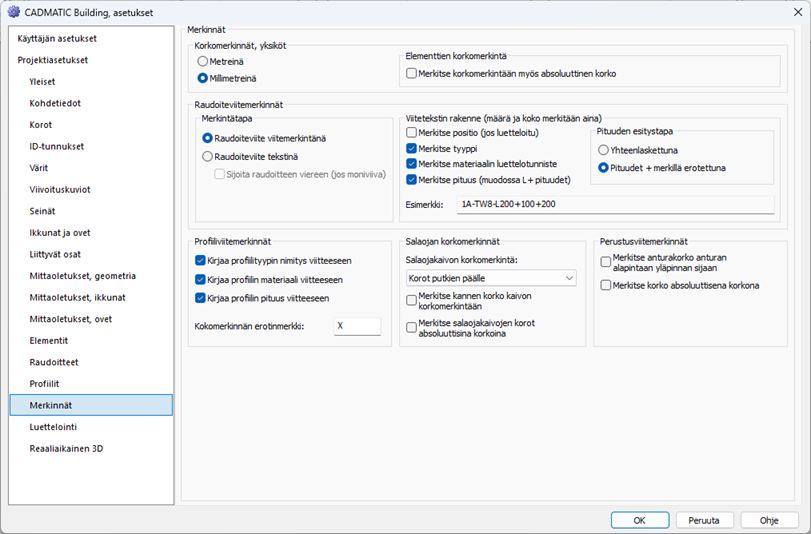

Tällä välilehdellä määritellään merkintöihin liittyviä asetuksia.
Korkomerkinnät, yksiköt
Korkomerkintöjen tyyppi mm. elementtikuvissa voidaan valita kohdassa Korkomerkinnät, yksiköt. Millimetreinä korko merkitään esim. +10 ja metreinä esim. +0.010. Elementtien korkomerkinnän yhteyteen on lisättävissä myös absoluuttinen korko silloin, kun käytössä on Kerrosasetukset. Tällöin suhteellisen koron yhteyteen merkitään suluissa absoluuttinen korko tai suhteellinen korko korvataan kokonaan absoluuttisella korolla.
Raudoiteviitemerkinnät
Raudoiteviiteasetuksissa määritellään miten raudoitteiden viitemerkinnät piirretään. Asetuksista määritetään myös raudoitteen ulosvedon asetukset. Raudoitemerkinnällä on kaksi erilaista mallia.
-

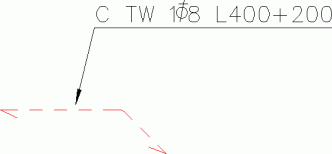

Viitemäisessä merkinnässä käytetään perusohjelman viitemerkintää.
-
Teksti voidaan sijoittaa joko manuaalisesti haluttuun kohtaan tai automatiikkaa käyttäen raudoitteen viereen.
Raudoitteelle kirjataan luettelointivaiheessa aina vähintään lukumäärä, taivutustyyppi sekä positiotieto (osa 1). Lisäksi voidaan viitteeseen voidaan kirjata materiaalitieto (osa 2) sekä kokonaispituus (osa 3). Asetuksissa määritellään viitetekstin rakenne.
Muut
Profiiliviitemerkinnöissä valitaan profiileille piirrettävien viitemerkintöjen formatointi.
Salaojien korkomerkintöjen merkintätapa valitaan alasvetovalikosta (putkien päälle tai omana merkintänä). Asetuksissa voidaan myös asettaa merkitäänkö kaivon kannen korko kaivomerkintään. Asetuksista voidaan valita, kirjataanko korot absoluuttisina korkoina.
Perustusviitemerkinnöissä voidaan asettaa merkitäänkö anturan alapinnan korko yläpinnan sijaan. Asetuksista voidaan valita, kirjataanko korot absoluuttisina korkoina.
SeuraavaksiLuettelointi tai palaa takaisin Asetukset -ohjeisiin.
