Kierreporras

Building Lite-sovellus > Building Lite-välilehti > Pohjakuvasymbolit-ryhmä > Portaat-valikko >Kierrepporras, KIERREPOR

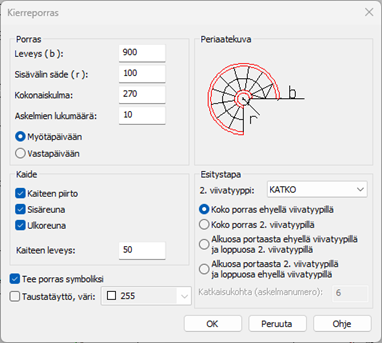

Toiminto piirtää kierreportaan käyttäjän syöttämien mittatietojen pohjalta. Portaan määrittely tehdään dialogissa.

Toimi näin:

1. Syötä portaan mittatiedot.

2. Valitse portaan piirtosuunta (myötä- tai vastapäivään).

3. Valitse portaan kaiteen piirtotapa.

4. Syötä kaiteen mittatiedot.

5. Valitse tehdäänkö porras symboliksi (muutoin porras piirretään kuvaan viivapiirtona).

6. Valitse piirretäänkö portaaseen taustatäyttö. Jos piirretään, valitse täytön väri.

7. Valitse portaan esitystapa.

8. Paina OK.

9. Osoita portaan keskipisteen sijoituspiste.

10. Osoita portaan alareunan suunta kuvassa.

Toiminnossa käytettävät asetustiedoston asetukset

• Portaat, ehyet viivat, A6PORTAAT

• Portaat, katkoviivat, A6PORTAAT_KATKO

• Portaat, täytöt, A6PORTAAT_TAYTTO

• Kaiteet, A6PORTAAT_KAIDE

Lue myös

• Yksivartinen suoraporras

• Kaksivartinen suoraporras

• Kulmaporras

• Miksi täytöt näkyvät väärin?
