Suoraporras

Building Lite-sovellus > Building Lite-välilehti > Pohjakuvasymbolit-ryhmä > Portaat-valikko >Suoraporras, SUORAPOR

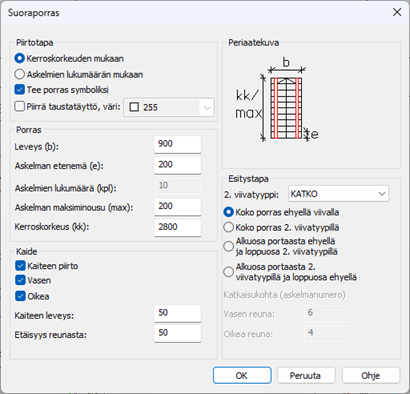

Toiminto piirtää suoran yksivartisen portaan käyttäjän syöttämien mittatietojen pohjalta. Portaan määrittely tehdään dialogissa.

Toimi näin:

1. Valitse piirtotapa.

2. Valitse tehdäänkö porras symboliksi (muutoin porras piirretään kuvaan viivapiirtona).

3. Valitse piirretäänkö portaaseen taustatäyttö. Jos piirretään, valitse täytön väri.

4. Syötä portaan mittatiedot.

5. Valitse portaan kaiteen piirtotapa.

6. Syötä kaiteen mittatiedot.

7. Valitse portaan esitystapa.

8. Paina OK.

9. Osoita portaan vasemman alanurkan sijoituspiste.

10. Osoita portaan suunta kuvassa.

Toiminnossa käytettävät asetustiedoston asetukset

• Portaat, ehyet viivat, A6PORTAAT

• Portaat, katkoviivat, A6PORTAAT_KATKO

• Portaat, täytöt, A6PORTAAT_TAYTTO

• Kaiteet, A6PORTAAT_KAIDE
