Kulmaporras

Building Lite-sovellus > Building Lite-välilehti > Pohjakuvasymbolit-ryhmä > Portaat-valikko >Kulmaporras, KULMAPOR

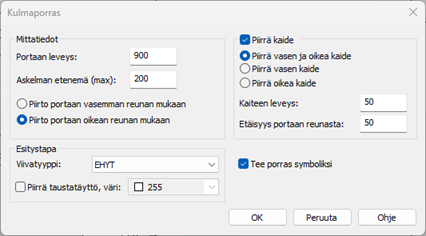

Toiminto piirtää kulmaportaan käyttäjän syöttämien/osoittamien mittatietojen pohjalta. Portaan määrittely tehdään dialogissa.

Toimi näin:

1. Syötä portaan mittatiedot. Leveys ja askelman maksimi etenemä, pituudet osoitetaan.

2. Valitse osoitusreuna (vasen/oikea).

3. Valitse viivatyyppi.

4. Valitse piirretäänkö portaaseen taustatäyttö. Jos piirretään, valitse täytön väri.

5. Valitse portaan kaiteen piirtotapa.

6. Syötä kaiteen mittatiedot.

7. Valitse tehdäänkö porras symboliksi (muutoin porras piirretään kuvaan viivapiirtona).

8. Paina OK.

9. Osoita portaan alkupiste.

10. Osoita portaan 1. reunan pituus.

11. Osoita portaan toisen reunan pituus (koordinaatisto lukittuu, pakottaen osoittamaan 90 asteen kulmassa 1. nähden).

Toiminnossa käytettävät asetustiedoston asetukset

• Portaat, ehyet viivat, A6PORTAAT

• Portaat, katkoviivat, A6PORTAAT_KATKO

• Portaat, täytöt, A6PORTAAT_TAYTTO

• Kaiteet, A6PORTAAT_KAIDE

Lue myös

• Suoraporras

• Kaksivartinen suoraporras

• Kierreporras

• Miksi täytöt näkyvät väärin?
