Elementoi betoniprofiili

Building-sovellus > Elementti-välilehti > Elementointi-ryhmä >Elementoi seinä-valikko > Elementoi betoniprofiili, PROFIILI_ELEMENTOI

Tällä toiminnolla voidaan lisätä IFC-elementtityypitetylle profiilille tietoja. Tiedot periytyvät automaattisesti profiilista tuotettuun betoniseen pilari- tai palkkielementtiin.

Kun elementti luodaan lukemalla tiedot profiilista tai käyttämällä jonomuodostusta, nämä tiedot kopioituvat elementtiin.

Tärkeää! Profiileille tulee olla tehtynä IFC-elementtityypitys ennen elementointia ja elementoitavien profiileiden tulee olla betonielementeiksi sopivia.

Toimi näin:

  1. Osoita profiili, joka halutaan elementoida.
    1. Osoita pilarille katsomissuunta.

  2. Tarvittaessa voit muuttaa elementin tyyppiä.

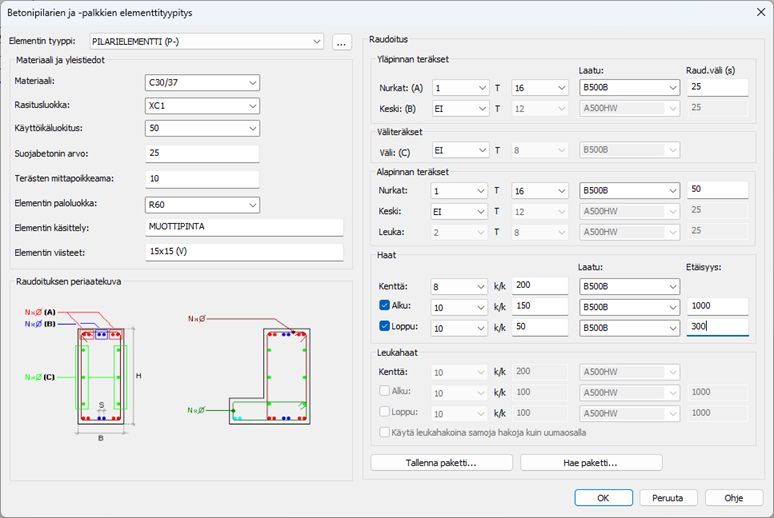

  3. Syötä materiaali ja yleistiedot.
  4. Valitse raudoitetaanko laatta ja syötä raudoitteet. Raudoitukset ovat muokattavissa elementtikohtaiseksi lomakkeella, mutta tässä valitaan ns. perusraudoitteet.
  5. Kuittaa dialogista ok.

Profiilille kirjataan raudoitustiedot. Tietoja pääsee muokkaamaan Muokkaa betoniprofiilin elementointitietoja -toiminnolla, joka löytyy valitsemalla profiili aktiiviseksi.
