Elementoi seinä

Building-sovellus > Elementti-välilehti > Elementointi-ryhmä > Elementoi seinä, SEINA_ELEMENTOISEINA

Tällä toiminnolla voidaan lisätä IFC-elementtityypitetylle seinälle elementtien tarvitsemia tietoja, kuten raudoituksia. Tiedot periytyvät automaattisesti elementoidusta seinästä suoraan tuotettuun betoniseinäelementtiin.

Kun elementti luodaan lukemalla tiedot seinästä tai käyttämällä jonomuodostusta, nämä tiedot kopioituvat elementtiin.

Tärkeää! Seinälle tulee olla tehtynä IFC-elementtityypitys ennen elementointia ja elementoitavien seinien tulee olla betonielementeiksi sopivia.

Toimi näin:

  1. Osoita seinärakenne, joka halutaan elementoida. Jos valitulla seinällä on jo elementointitiedot, voidaan valita tehdäänkö uusi määritys vai muokataanko jo olemassa olevaa.

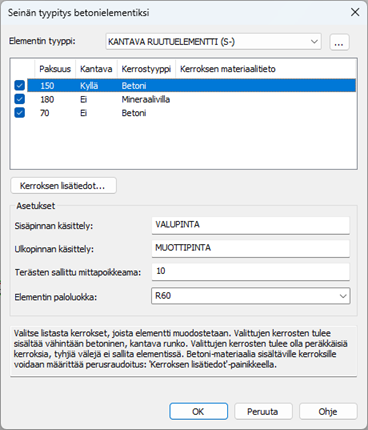

  2. Dialogi avautuu.

  3. Tarvittaessa voit muuttaa elementin tyyppiä.
  4. Valitse dialogista kerrokset, jotka huomioidaan elementissä.
  5. Dialogissa voidaan myös lisätä betonikuorille lisätietoja. Raudoitukset ovat myöhemmin muokattavissa lomakkeella, mutta tässä valitaan ns. perusraudoitteet.
    1. Valitse käsiteltävä kerros aktiiviseksi listasta.

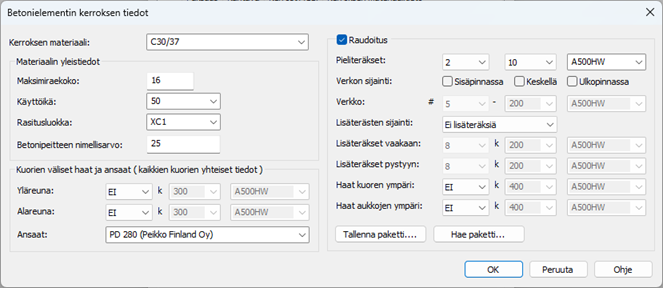

    2. Klikkaa Kerroksen lisätiedot. Avautuu uusi dialogi.

    3. Syötä rakennekerroksen materiaali ja yleistiedot.
    4. Valitse sisä- ja ulkokuoren väliset haat ja/tai ansaat.
    5. Valitse lisätäänkö perusraudoitus. Valitse ja syötä raudoitusten tiedot.
    6. Kuittaa ok.
  6. Syötä elementin tiedot: pintojen käsittelyt, mittapoikkeama ja paloluokka.
  7. Kuittaa ok.

Seinälle kirjataan tiedot. Tietoja pääsee muokkaamaan Muokkaa tai kopioi seinän elementointitietoja -toiminnolla, joka löytyy valitsemalla seinän aktiiviseksi.
