Elementoi tasorakenne
Building-sovellus > Elementti-välilehti > Elementointi-ryhmä >
Elementoi seinä-valikko > Elementoi tasorakenne, BETONIEL_ELEMENTOI
Tällä toiminnolla voidaan lisätä IFC-elementtityypitetylle tasorakenteelle tietoja. Tiedot periytyvät automaattisesti tasorakenteesta tuotettuun betonilaattaelementtiin.
Kun elementti luodaan lukemalla tiedot tasorakenteesta tai käyttämällä jonomuodostusta, nämä tiedot kopioituvat elementtiin.
Tärkeää! Tasorakenteelle tulee olla tehtynä IFC-elementtityypitys ennen elementointia ja elementoitavien tasorakenteiden tulee olla betonielementeiksi sopivia.
Toimi näin:

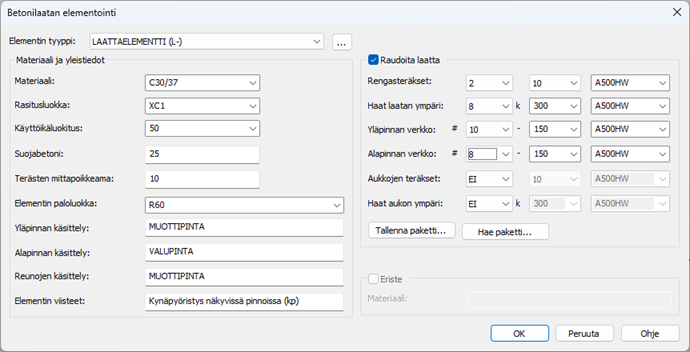

- Osoita tasorakenne, joka haluat elementoida. Dialogi avautuu.
- Tarvittaessa voit muuttaa elementin tyyppiä.
- Syötä materiaali ja yleistiedot.
- Valitse raudoitetaanko laatta ja syötä raudoitteet. Raudoitukset ovat muokattavissa elementtikohtaiseksi lomakkeella, mutta tässä valitaan ns. perusraudoitteet.
- Jos laatassa on eriste, voit lisätä myös eristeen materiaalin.
- Kuittaa OK.
Tasorakenteelle kirjataan raudoitustiedot. Tietoja pääsee muokkaamaan Muokkaa tai kopioi tasorakenteen elementointitietoja -toiminnolla, joka löytyy valitsemalla tasorakenteen aktiiviseksi.
