Schematics-välilehti > Merkinnät-ryhmä >
Viittaukset-valikko > Johdotusviittaus usealle johtimelle
Tällä toiminnolla voit määrittää johdotusviittauksen samalle lehdelle, toiselle lehdelle tai toiseen kuvaan. Toiminto merkitsee johdotuksen molempiin päihin virtatietiedon eli tiedon siitä, missä sen viittauspari sijaitsee.
Eri lehdille johdotusta käytetään sellaisissa tilanteissa, joissa osa kytkennästä halutaan esittää esimerkiksi seuraavalla lehdellä tilanpuutteen tms. seikan vuoksi. Tällaisessa tilanteessa saadaan silti aukottomasti kuvattua eri sivuilla olevien kytkentöjen riippuvuussuhteet.
Toimi näin:
-
Osoita ylin/vasemmanpuoleisin viiva, josta viitataan eri lehdelle.
-

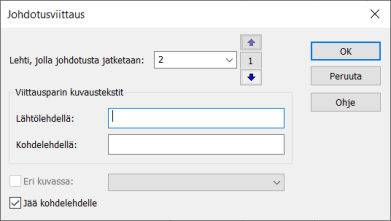

Osoita alin/oikeanpuoleisin viiva, josta viitataan eri lehdelle. Johdotusviittaus-dialogi avautuu.
-
Määrittele lehti, jolla johdotusta jatketaan.
-painikkeella pääset seuraavalle lehdelle ja
-painikkeella edelliselle. Voit valita haluamasi lehden myös alasvetovalikosta. Lehti vaihtuu taka-alalla valintasi mukaisesti.Vaihtoehtoisesti voit jatkaa johdotusta toisessa avoinna olevassa kuvassa valitsemalla Eri kuvassa ja haluamasi kuvan alasvetovalikosta. Tämä on mahdollista vain samasta projektista olevien avoimien kuvien välillä. Molempiin kuviin merkitään viittaukset. Viittaukseen tulee merkintä piirustusnumerosta, jossa johdotus jatkuu. Mikäli piirustusnumeroa ei ole määritelty tai sitä ei pystytä lukemaan nimiöstä, tulee viittaukseen kuvatiedoston nimi.
-
Syötä viittausparin vapaamuotoiset kuvaustekstit tarkentaaksesi, mihin johdotus menee ja mistä se tulee.
-
Jos haluat jäädä johdotuksen jälkeen viittauksen loppupään lehdelle, valitse Jää kohdelehdelle. Muussa tapauksessa palataan viittauksen alkupään lehdelle.
-
Paina OK-painiketta. Ohjelma siirtyy määrittelemällesi lehdelle tai kuvaan.
-
Osoita ylin/vasemmanpuoleisin viiva, johon viittaukset tulevat.
-
Osoita alin/oikeanpuoleisin viiva, johon viittaukset tulevat.
Lehti, jolla johdotusta jatketaan -kentässä näkyy nykyinen lehti. Nuolipainikkeiden välissä puolestaan näkyy lehti, jolta on aloitettu.
Voit rivittää viittaustekstin %%013-määritteellä.
Virtatieosoitteen merkitsemistapa riippuu siitä, mitä pohjavaihtoehtoa käytetään. Projektin asetuksissa on myös asetus sille, miten virtatieosoite esitetään.
Esim. X10:13.
