Sijoita symboleita puusta

Voit sijoittaa projektin laitteet kuvaan suoraan laiteprojektipuusta seuraavilla toiminnoilla:

Sijoita laitteen esiintymä kuvaan

Toimi näin:

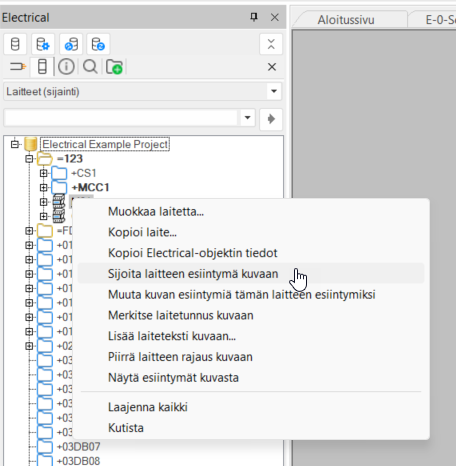

  1. Napsauta projektipuussa hiiren kakkospainiketta sen laitteen päällä, jonka haluat sijoittaa kuvaan, ja valitse Sijoita laitteen esiintymä kuvaan.

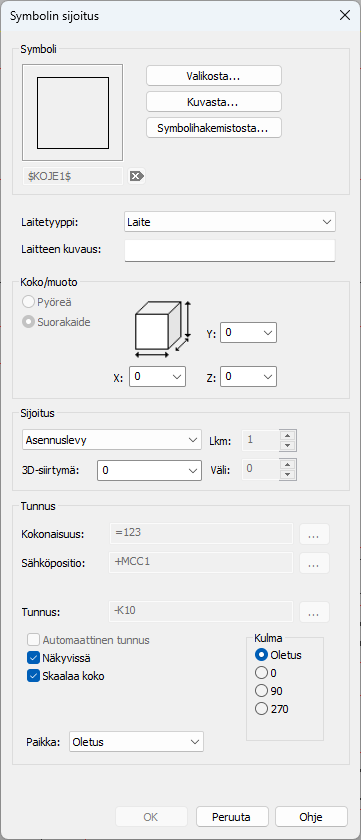

    Symbolin sijoitus  -dialogi avautuu.

  2. Valitse symboli valikosta, kuvasta tai symbolihakemistosta napsauttamalla vastaavaa painiketta:

    • Valikosta – Valitse haluamasi symboli Symbolin valinta  -dialogin Symbolit-osiosta ja napsauta OK-painiketta. Katso lisätietoja kohdasta Symbolin valinta.

    • Kuvasta – Valitse haluamasi 3D-symboli aktiivisesta kuvasta.

    • Symbolihakemistosta – Valitse haluamasi symbolitiedosto.

  3. Valitse tarvittaessa laitetyyppi.

  4. Syötä tarvittaessa laitteelle kuvaus.

  5. Valitse symbolin sijoituspaikka keskuksessa: asennuslevy, ovi/kansi tai pohja.

  6. Jos haluat muuttaa laitteen asennuskorkeutta, syötä 3D-siirtymä-kenttään laitteen asennuskorkeus millimetreinä.

  7. Syötä laitteen tunnuksen tiedot:

    1. Jos haluat tunnuksen näkyviin, valitse Näkyvissä.

    2. Jos haluat skaalata tunnuksen symbolin mukaan, valitse Skaalaa koko. Tämä on valittavissa vain, jos valitsit skaalattavan symbolin – jos symboli ei ole skaalattava, ohjelma piirtää tunnuksen symbolin mukaan.

    3. Valitse tunnuksen kulma.

    4. Valitse tunnuksen paikka alasvetovalikosta. Oletus-vaihtoehdossa ohjelma asettaa tunnuksen laitesymbolin sisälle.

  8. Napsauta OK-painiketta.

  9. Osoita symbolin sijoituspaikka kuvassa.

  10. Osoita symbolin sijoituskulma. Ohjelma sijoittaa laitteen kuvaan.

Sijoita laite

Toimi näin:

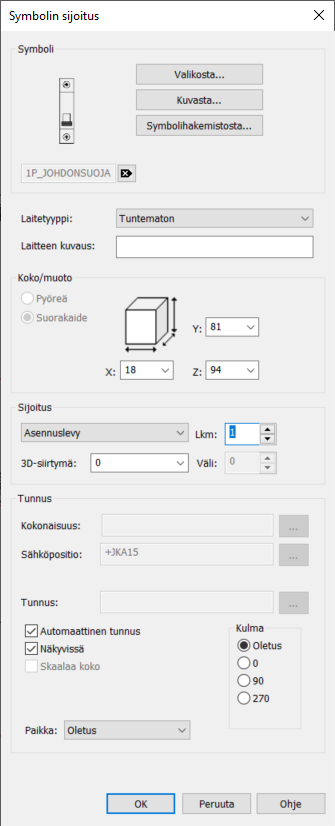

  1. Paina projektipuussa hiiren kakkospainiketta sijainnin päällä, ja valitse Sijoita laite. Symbolin sijoitus -dialogi avautuu.

  2. Valitse symboli valikosta, kuvasta tai symbolihakemistosta napsauttamalla vastaavaa painiketta:

    • Valikosta – Valitse haluamasi symboli Symbolin valinta  -dialogin Symbolit-osiosta ja napsauta OK-painiketta. Katso lisätietoja kohdasta Symbolin valinta.

    • Kuvasta – Valitse haluamasi 3D-symboli aktiivisesta kuvasta.

    • Symbolihakemistosta – Valitse haluamasi symbolitiedosto.

  3. Valitse tarvittaessa laitetyyppi.

  4. Syötä tarvittaessa laitteelle kuvaus.

  5. Syötä symbolin mitat.

  6. Valitse symbolin sijoituspaikka keskuksessa: asennuslevy, ovi/kansi tai pohja.

  7. Jos haluat muuttaa laitteen asennuskorkeutta, syötä 3D-siirtymä-kenttään laitteen asennuskorkeus millimetreinä.

  8. Jos haluat lisätä monta symbolia, syötä symbolien lukumäärä Lkm-kenttään.

  9. Jos valitsit lisätä monta symbolia, syötä Väli-kenttään symbolien sijoitusetäisyys.

  10. Syötä laitteen tunnuksen tiedot:

    1. Jos haluat syöttää oman tunnuksen, tyhjennä valinta kohdasta Automaattinen tunnus ja syötä tunnus Tunnus-kenttään.

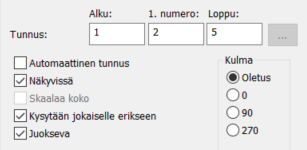

      Jos valitsit kohdassa 8 lisätä monta symbolia, tyhjennä valinta kohdasta Automaattinen tunnus ja toimi näin:

      1. Jos haluat käyttää juoksevaa numerointia, valitse Juokseva.

      2. Syötä tunnuksen alku ja loppu ID-kenttiin. Jos valitsit kohdan Juokseva, lisää myös aloittava numero 1. numero -kenttään.

      3. Jos haluat vahvistaa jokaisen tunnuksen erikseen, valitse Kysytään jokaiselle erikseen. Kun sijoitat symboleja, vahvistusdialogi avautuu jokaiselle symbolille ja voit joko hyväksyä tunnuksen tai muokata sitä.

    2. Jos haluat tunnuksen näkyviin, valitse Näkyvissä.

    3. Jos haluat skaalata tunnuksen symbolin mukaan, valitse Skaalaa koko. Tämä on valittavissa vain, jos valitsit skaalattavan symbolin – jos symboli ei ole skaalattava, ohjelma piirtää tunnuksen symbolin mukaan.

    4. Valitse tunnuksen kulma.

    5. Valitse tunnuksen paikka alasvetovalikosta. Oletus-vaihtoehdossa ohjelma asettaa tunnuksen laitesymbolin sisälle.

  11. Napsauta OK-painiketta.

  12. Osoita symbolin sijoituspaikka kuvassa.

  13. Osoita symbolin sijoituskulma.

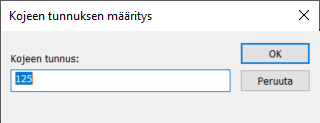

    Jos määritit omat tunnukset ja niille vahvistuksen, -dialogi avautuu jokaiselle symbolille. Muokkaa tunnuksia tarvittaessa ja napsauta OK-painiketta.

Ohjelma sijoittaa laitteen/laitteet kuvaan.

Sijoita sijainnin laitteet vierekkäin tai päällekkäin

Voit sijoittaa kaikki sijainnin laitteet kuvaan vierekkäin tai päällekkäin esimerkiksi taulukointia varten.

Toimi näin:

  1. Valitse projektipuusta sijainti, jonka laitteet haluat sijoittaa kuvaan.

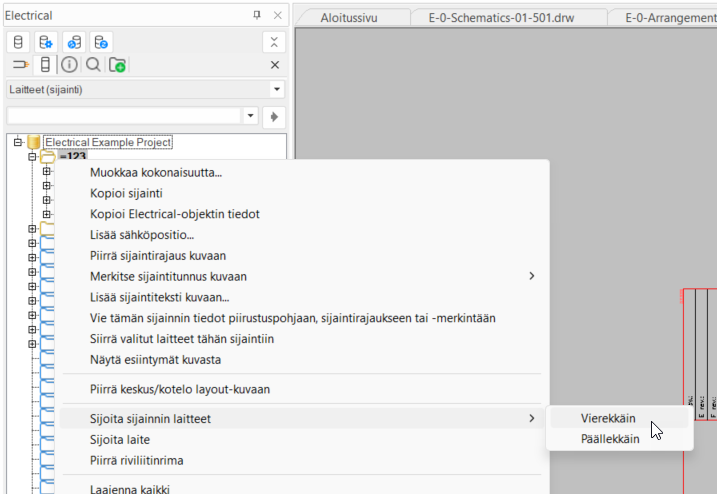

  2. Paina hiiren kakkospainiketta, ja valitse Sijoita sijainnin laitteet > Vierekkäin tai Päällekkäin.

  3. Osoita laitteiden sijoituspaikka kuvassa. Ohjelma piirtää kaikki sijainnin laitteet järjestyksessä vierekkäin tai päällekkäin kuvaan. Tunnukset skaalataan vain, jos symbolit ovat skaalattavia.
