Muokkaa kaapeleita ja kaapelipaketteja

Single-line-välilehti > Johdotus-ryhmä > Muokkaa
  Layout-välilehti >  Johdotus-ryhmä > Muokkaa-valikko > Muokkaa kaapelin tietoja/tyyppiä
  Schematics-välilehti > Johdotus-ryhmä >  Muokkaa-valikko > Muokkaa kaapelin tietoja/tyyppiä

Tällä toiminnolla voit muokata kaapelin tai kaapelipaketin ominaisuuksia. Tekemäsi muutokset päivittyvät kaikkiin kyseisen kaapelin esiintymiin projektissa. Lisäksi voit tällä toiminnolla luoda uuden kaapelin sekä kopioida ja poistaa kaapeleita.

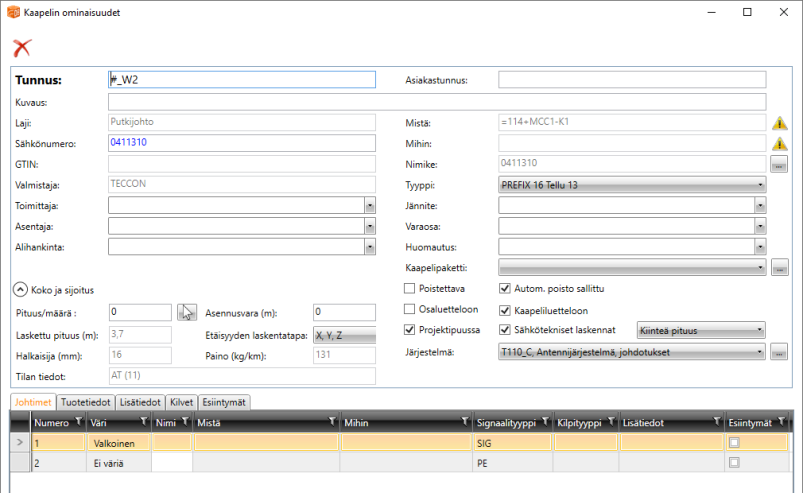

Toiminnosta avautuu Kaapelin ominaisuudet  - tai Kaapelipaketin ominaisuudet  -dialogi sen mukaan, mitä valitset kuvasta.

-painikkeella voit poistaa kaapelin projektista.

Voit muokata seuraavia ominaisuuksia:

  • Tunnus – Kaapelin yksilöivä tunnus.

  • Asiakastunnus

  • Kuvaus – Vapaamuotoinen kuvausteksti kaapelille.

  • Laji – Kaapelilaji, esimerkiksi voimakaapeli tai ohjauskaapeli

  • Mistä- ja Mihin-tiedot – Voit valita tiedot valikosta napsauttamalla -painiketta, tai voit osoittaa haluamasi tekstin/attribuutin kuvasta napsauttamalla -painiketta. Kuvasta osoittaminen on mahdollista silloin, kun kaapelin muokkaukseen on siirrytty kuvasta eikä kaapelilla ole esiintymiä, jotka ohjaavat Mistä-/Mihin-tietoa.

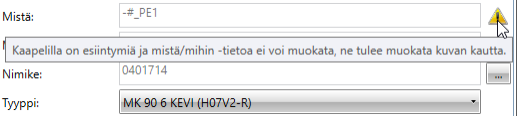

    • Jos kaapelilla on esiintymiä, -painike ei ole näkyvissä. Sen sijaan näytetään huomautus:

  • Sähkönumero – Kaapelin tuotetiedon koodi sähkönumerot.fi -palvelussa. Numero toimii linkkinä myös sivuston tuotetietoihin.

  • Nimike/Tyyppi – Valitse kaapelityyppi alasvetovalikosta tai projektin kaapelityypeistä.

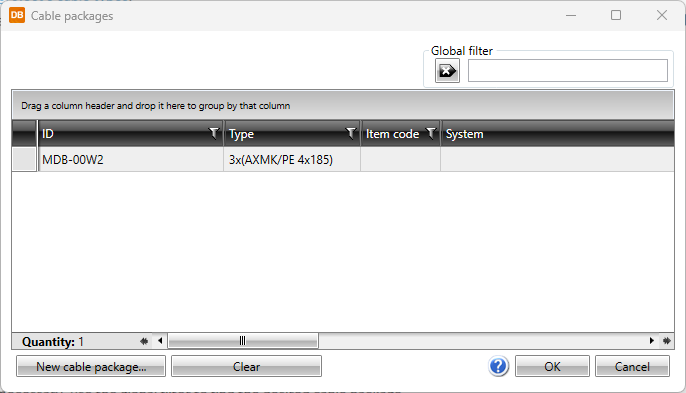

  • Kaapelipaketti – Valitse alasvetovalikosta kaapelipaketti, johon kaapeli kuuluu. Vaihtoehtoisesti voit napsauttaa -painiketta avataksesi Kaapelipaketit-dialogin, jossa voit myös lisätä kaapelipaketteja.

    • Valitse haluamasi kaapelipaketti, ja lisää se kaapelille napsauttamalla OK-painiketta. Tarvittaessa voit käyttää vapaata suodinta kaapelipaketin etsimiseen.

    • Lisää uusi kaapelipaketti Uusi kaapelipaketti  -painiketta napsauttamalla.

  • Poistettava – Kaapeli on merkitty poistettavaksi projektitietokannasta.

  • Autom. poisto sallittu – Kaapeli voidaan poistaa automaattisesti kun viimeinen kaapelin esiintymä poistetaan projektista.

  • Koko ja sijoitus – Kaapelin pituus, koko ja massatiedot.

    • Osaluetteloon / Kaapeliluetteloon – Listataanko kyseinen kaapeli osa-/kaapeliluettelossa. Valinnalla voidaan esim. jättää tiettyjä kaapeleita pois listauksista.

    • Projektipuussa – Näytetäänkö kaapeli projektipuussa.

    • Sähkötekniset laskennat – Huomioidaanko kaapeli sähköteknisissä laskennoissa (esim. pienin oikosulkuvirta).

    • Järjestelmä – Asetustiedoston mukainen kaapelointijärjestelmä.

Välilehdillä harmaiden sarakkeiden tiedot tulevat kaapelitietokannasta. Valkoisten sarakkeiden tietoja voit muokata vapaasti.

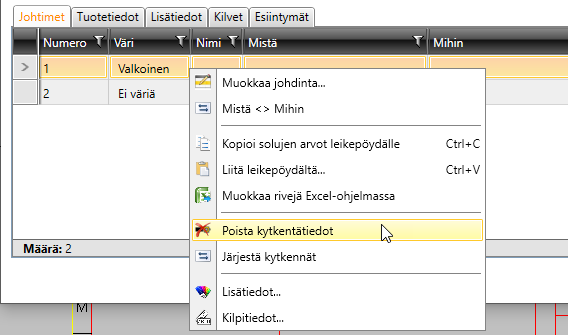

Välilehdellä näkyvät kaapelin johtimet ja niiden kytkennät. Valitse haluamasi johdin ja napsauta hiiren kakkospainiketta valitaksesi toiminnon.

  • Poista kytkentätiedot – Kytkentätiedot poistuvat tietokannasta ja kuvasta.

  • Järjestä kytkennät – Kytkentätieto voidaan vaihtaa johtimelta toiselle.

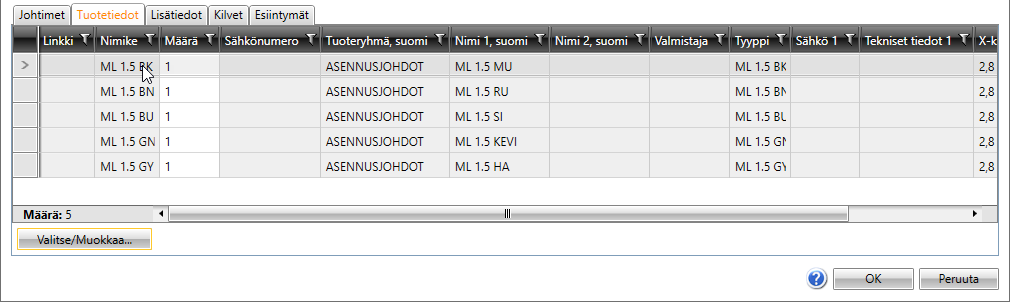

Välilehdellä näkyvät kaapelille liitetyt tuotetiedot. Voit valita ja muokata tuotetietoja Valitse/Muokkaa-painikkeella.

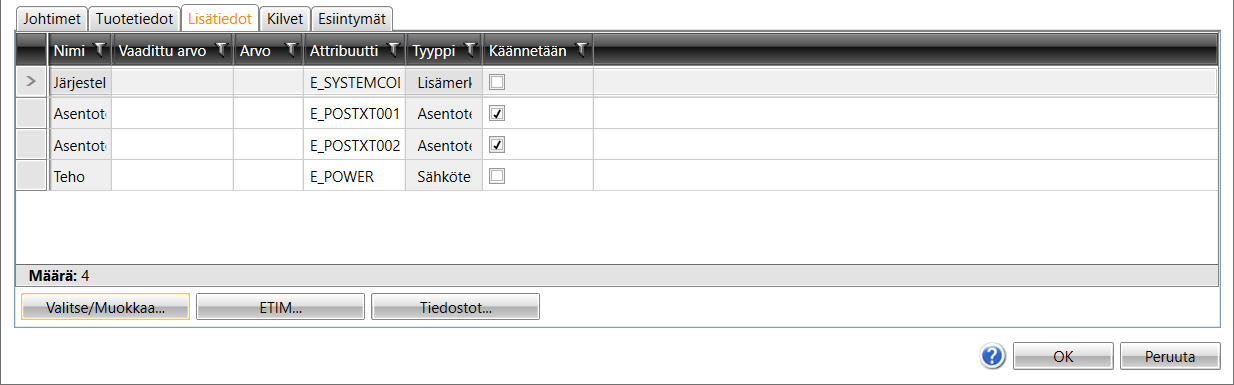

Kaapelille voidaan liittää lisätieto, joka saadaan näkyviin joko Electrical-kuvaan tai kaapeliluetteloihin. Voit valita ja muokata lisätietoja Valitse/Muokkaa-painikkeella.

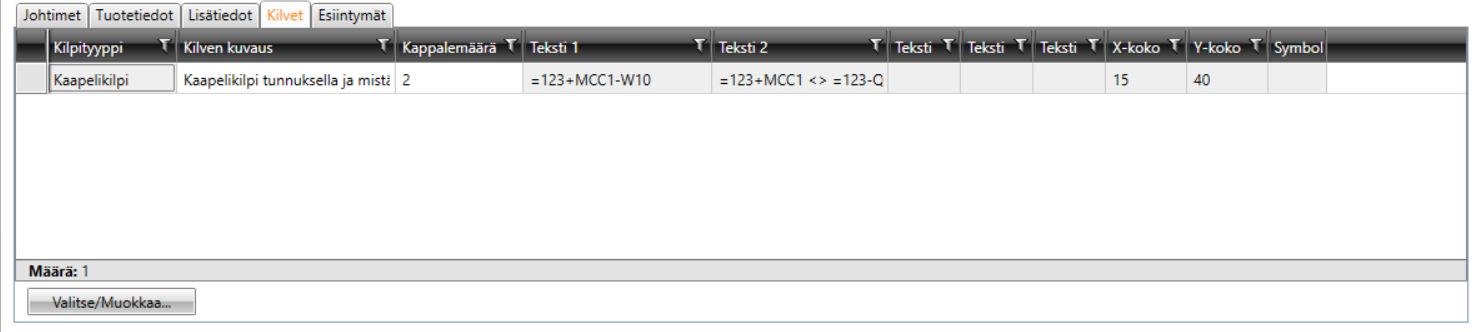

Välilehdellä näkyvät kaapelille liitetetyt kilvet.

Voit valita ja muokata kilpiä kilpimääritysten hallinnassa napsauttamalla Valitse/Muokkaa-painiketta.

Projektin kilvistä voidaan lopuksi ajaa kilpiluettelo kilpien valmistusta varten.

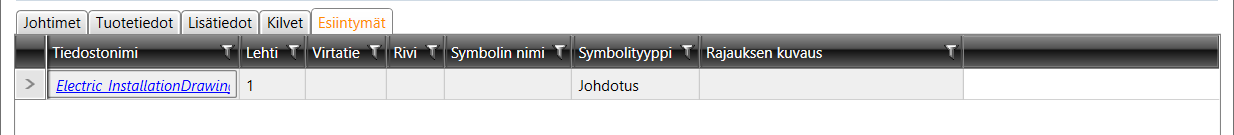

Välilehdellä näkyvät kaapelin esiintymät projektin kuvissa. Välilehdellä ei ole toimintoja, mutta sitä voi hyödyntää kaapelin esiintymien etsimiseen kuvista.
